GasketTrace πρότυπο φλάντζαςGasketTrace πρότυπο φλάντζας
Φωτογραφίστε μια σκισμένη ή εκτός παραγωγής φλάντζα και αποκτήστε ένα πρότυπο κοπής σε πραγματικό μέγεθος — ακόμα και το κομμάτι που λείπει μπορεί να ανακατασκευαστεί.
Λήψη από το App Store
Στιγμιότυπα
Λειτουργίες
Ανακατασκευάστε το κομμάτι που έχει σκιστεί

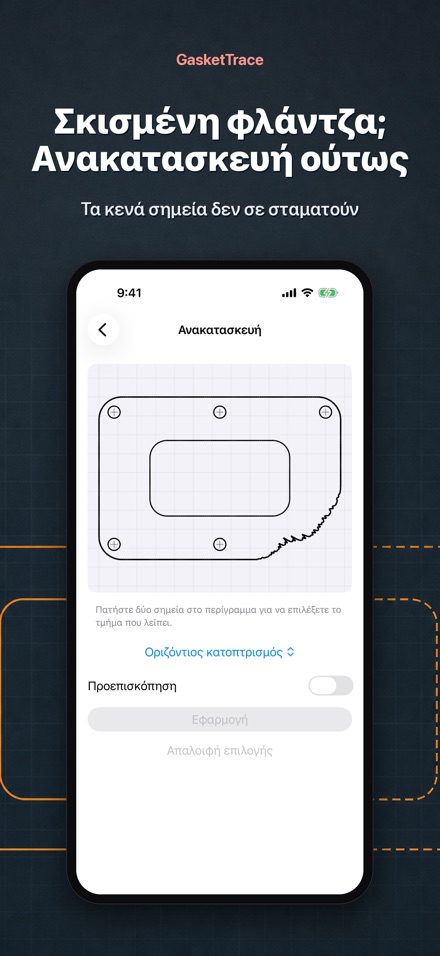

Σημειώστε το τμήμα που λείπει και ανακατασκευάστε το: κατοπτρικά αριστερά-δεξιά, πάνω-κάτω, γύρω από έναν άξονα της επιλογής σας, ή ως ομαλή καμπύλη που ενώνει τα δύο σπασμένα άκρα. Τα ανακατασκευασμένα τμήματα εμφανίζονται σε διαφορετικό χρώμα και παραμένουν σημειωμένα ως εκτιμώμενα, τόσο στην εφαρμογή όσο και στο εξαγόμενο αρχείο. Τίποτα δεν συμπληρώνεται χωρίς την έγκρισή σας.
Τυπωμένο πλέγμα βαθμονόμησης, όχι εικασία

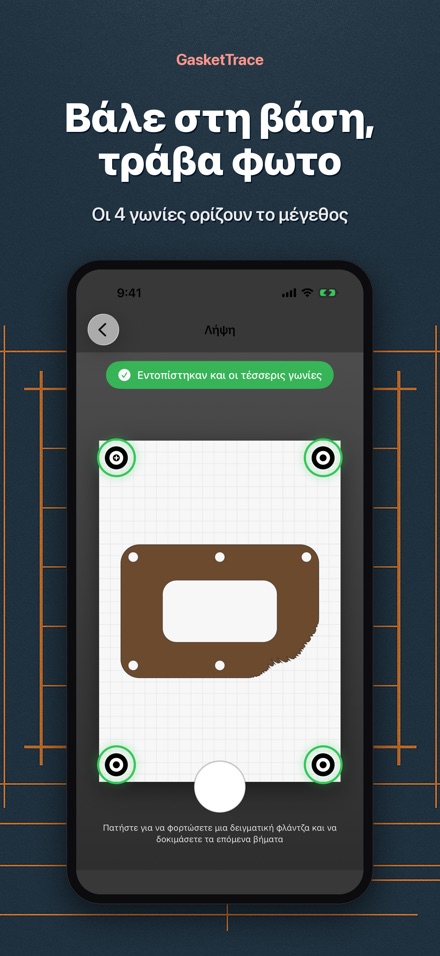

Το GasketTrace απαιτεί το συνοδευτικό πλέγμα τυπωμένο σε πραγματικό μέγεθος. Τοποθετήστε την παλιά φλάντζα πάνω του και φωτογραφίστε τα τέσσερα σημάδια γωνίας μέσα στο κάδρο — έτσι η εφαρμογή υπολογίζει την πραγματική κλίμακα και διορθώνει την προοπτική.
Κάθε τρύπα, με τη θέση της διατηρημένη

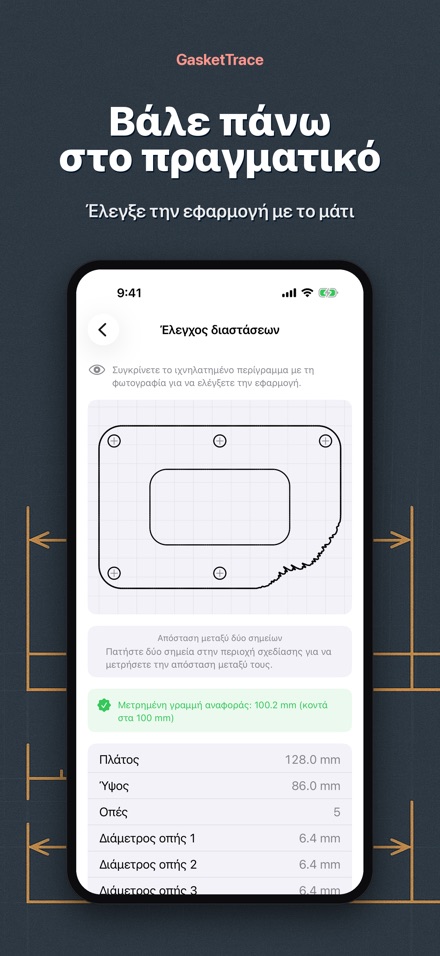

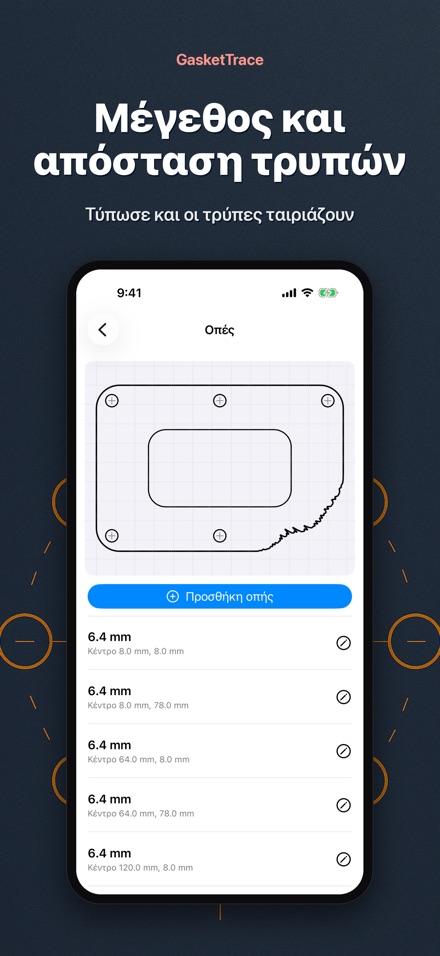

Το εξωτερικό περίγραμμα, τα εσωτερικά περιγράμματα και οι τρύπες μπουλονιών ανιχνεύονται και διαχωρίζονται αυτόματα. Κάθε τρύπα διατηρεί το κέντρο και τη διάμετρό της, ώστε να μπορείτε να ελέγξετε την απόσταση των τρυπών με το πραγματικό εξάρτημα πριν κόψετε.
Εκτυπώστε στο 100% — και ελέγξτε το εσείς οι ίδιοι

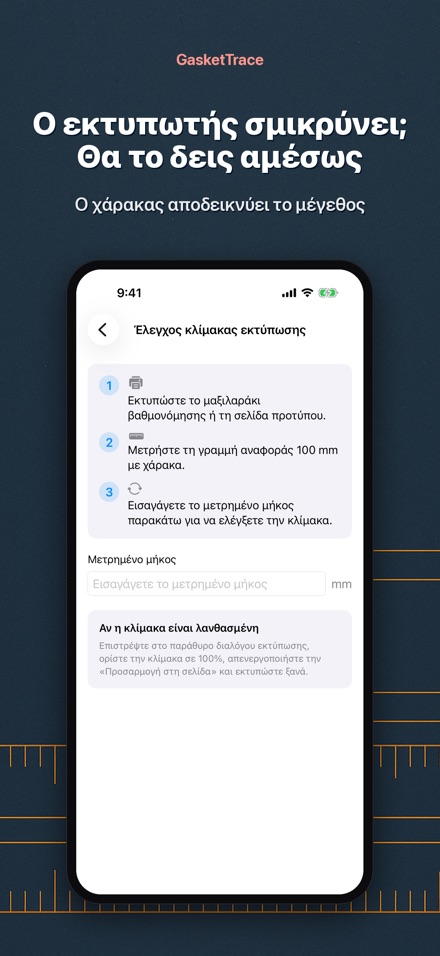

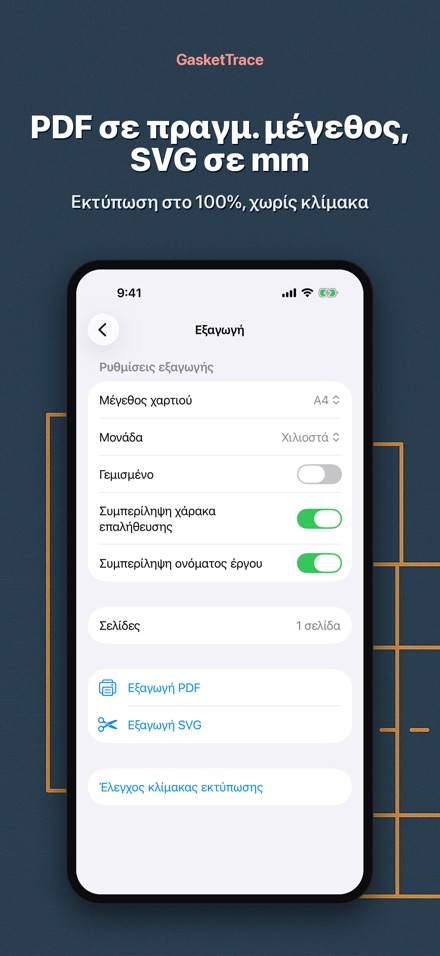

Εξάγετε ένα PDF σε πραγματικό μέγεθος σε A4 ή US Letter· σχήματα μεγαλύτερα από ένα φύλλο χωρίζονται σε πολλές σελίδες με επικάλυψη και σημάδια ευθυγράμμισης. Κάθε φύλλο έχει έναν χάρακα ελέγχου — μετρήστε τον με πραγματικό χάρακα και μάθετε αμέσως αν ο εκτυπωτής άλλαξε την κλίμακα της σελίδας.
Ή στείλτε το σε μηχάνημα
Εξάγετε SVG σε χιλιοστά για Cricut, μηχάνημα κοπής λέιζερ, Illustrator, Inkscape ή CAD. Το εξωτερικό περίγραμμα, τα εσωτερικά περιγράμματα και οι τρύπες βγαίνουν ως κλειστές διαδρομές, έτοιμες για κοπή ή εισαγωγή.
Μία αγορά, πλήρως εκτός σύνδεσης
Χωρίς λογαριασμό, χωρίς σύνδεση, χωρίς μεταφόρτωση. Οι φωτογραφίες και τα πρότυπα δεν φεύγουν ποτέ από το τηλέφωνό σας. Αγοράστε μία φορά — χωρίς συνδρομή, χωρίς πρόσθετες χρεώσεις.
Η φλάντζα που χρειάζεσαι δεν κατασκευάζεται εδώ και τριάντα χρόνια, ή αυτή που κρατάς σκίστηκε στα δύο όταν έβγαλες το καπάκι. Το GasketTrace μετατρέπει μια φωτογραφία του υπολείμματος σε πρότυπο κοπής σε φυσικό μέγεθος, έτοιμο για εκτύπωση — ακόμα κι αν λείπει ένα κομμάτι.
Ανακατασκευή του τμήματος που λείπει
Αυτό διαφοροποιεί το GasketTrace: σημειώνεις το τμήμα που λείπει και το αφήνεις να ανακατασκευαστεί — καθρεφτισμένο αριστερά-δεξιά, πάνω-κάτω, γύρω από άξονα που επιλέγεις εσύ, ή ως ομαλή καμπύλη που ενώνει τα δύο σπασμένα άκρα. Τα ανακατασκευασμένα τμήματα εμφανίζονται με διαφορετικό χρώμα και παραμένουν σημειωμένα ως εκτιμώμενα, τόσο στην εφαρμογή όσο και στο εξαγόμενο αρχείο. Τίποτα δεν συμπληρώνεται χωρίς την έγκρισή σου.
Βρες κάθε τρύπα, κράτα τη θέση της
Το εξωτερικό περίγραμμα, τα εσωτερικά ανοίγματα και οι τρύπες μπουλονιών αναγνωρίζονται αυτόματα και διαχωρίζονται μεταξύ τους. Κάθε τρύπα διατηρεί το κέντρο και τη διάμετρό της, ώστε να ελέγχεις τις αποστάσεις μεταξύ τρυπών με το πραγματικό κομμάτι πριν κόψεις.
Εκτύπωσε σε φυσικό μέγεθος — και επιβεβαίωσε μόνος σου

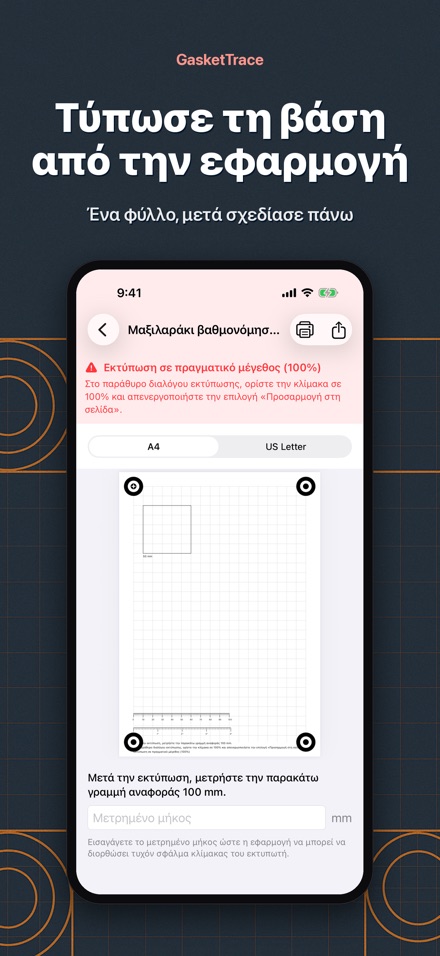

Εκτύπωσε το συνοδευτικό χαλάκι βαθμονόμησης, τοποθέτησε την παλιά φλάντζα πάνω του και φωτογράφισέ την με όλα τα τέσσερα σημάδια γωνίας μέσα στο κάδρο. Το GasketTrace διορθώνει την προοπτική και υπολογίζει την πραγματική κλίμακα από τα σημάδια. Εξήγαγε PDF σε 100% μέγεθος σε A4 ή US Letter· σχήματα μεγαλύτερα από ένα φύλλο χωρίζονται σε πολλές σελίδες με επικάλυψη και σημάδια ευθυγράμμισης. Κάθε φύλλο έχει έναν χάρακα ελέγχου 100 mm και 4 ιντσών — μέτρησέ τον με πραγματικό χάρακα και θα ξέρεις αμέσως αν ο εκτυπωτής άλλαξε την κλίμακα της σελίδας. Το GasketTrace δεν δηλώνει σταθερό αριθμό ακρίβειας — αυτός ο χάρακας ελέγχου είναι ο τρόπος σου να επιβεβαιώνεις το αποτέλεσμα μόνος σου, κάθε φορά.
Ή στείλε το σε μηχάνημα
Εξήγαγε SVG σε χιλιοστά για Cricut, Silhouette, κοπτικό λέιζερ, Illustrator, Inkscape ή CAD. Το εξωτερικό περίγραμμα, τα εσωτερικά περιγράμματα και οι τρύπες βγαίνουν ως κλειστές διαδρομές.
Επεξεργάσου τα πάντα

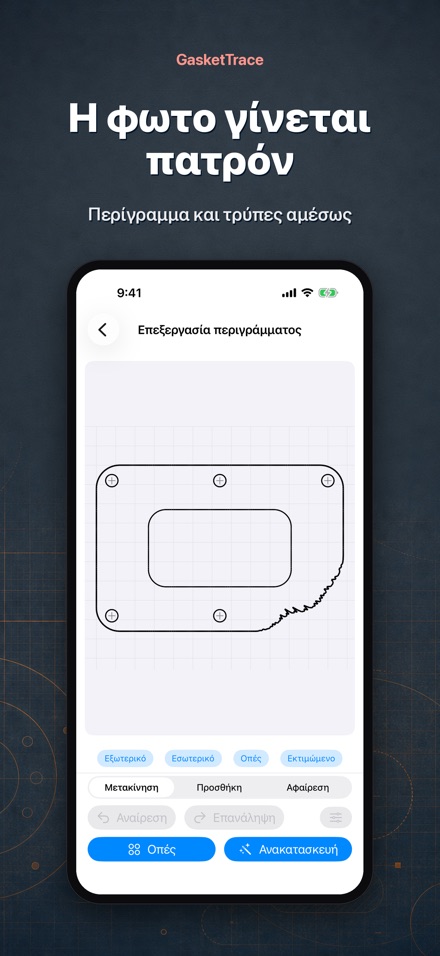

Μετακίνησε, πρόσθεσε ή διάγραψε σημεία. Μετέτρεψε μια σειρά σημείων σε ευθεία γραμμή ή τόξο. Πρόσθεσε μια τρύπα που παρέβλεψε η κάμερα, ή διάγραψε μια σκιά που αναγνωρίστηκε λανθασμένα ως τρύπα. Πληκτρολόγησε ακριβή διάμετρο όταν τη γνωρίζεις.
Όλα μένουν στο τηλέφωνό σου
Χωρίς λογαριασμό, χωρίς σύνδεση, χωρίς μεταφόρτωση. Οι φωτογραφίες και τα πρότυπα δεν εγκαταλείπουν ποτέ τη συσκευή. Εφάπαξ αγορά, χωρίς συνδρομή, χωρίς όριο εξαγωγών.
Τι χρειάζεσαι
Το τυπωμένο χαλάκι βαθμονόμησης (περιλαμβάνεται ως PDF στην εφαρμογή) και μια επίπεδη επιφάνεια. Χωρίς το χαλάκι, το GasketTrace δεν μπορεί να υπολογίσει το πραγματικό μέγεθος.
Για ποιο σκοπό
Επίπεδες φλάντζες που κόβονται με το χέρι από χαρτί, ίνες, φελλό ή λάστιχο — καπάκια κινητήρα, κιβώτια ταχυτήτων, αντλίες, μικρούς κινητήρες, συμπιεστές, γεωργικά και κηπουρικά μηχανήματα, κλασικές μοτοσικλέτες και αυτοκίνητα.
Για ποιο σκοπό όχι
Όχι για φλάντζες κεφαλής κυλίνδρων, συστήματα εξάτμισης, καυσίμου ή φρένων, ούτε για οτιδήποτε διαχειρίζεται υψηλή πίεση, υψηλή θερμοκρασία ή επικίνδυνα υγρά. Το GasketTrace σε βοηθά να παράγεις ένα σχήμα. Δεν επιλέγει υλικό, πάχος ή ροπή σύσφιξης, και δεν πιστοποιεί ότι ένα εξάρτημα είναι ασφαλές για χρήση.
