GasketTrace шаблон прокладки

Прокладку, яка вам потрібна, не випускають вже тридцять років, або та, що у вас в руках, розірвалася навпіл при знятті кришки. GasketTrace перетворює фото того, що залишилося, на шаблон для вирізання в реальному розмірі, готовий до друку — навіть якщо шматка бракує.

Відновіть частину, якої бракує

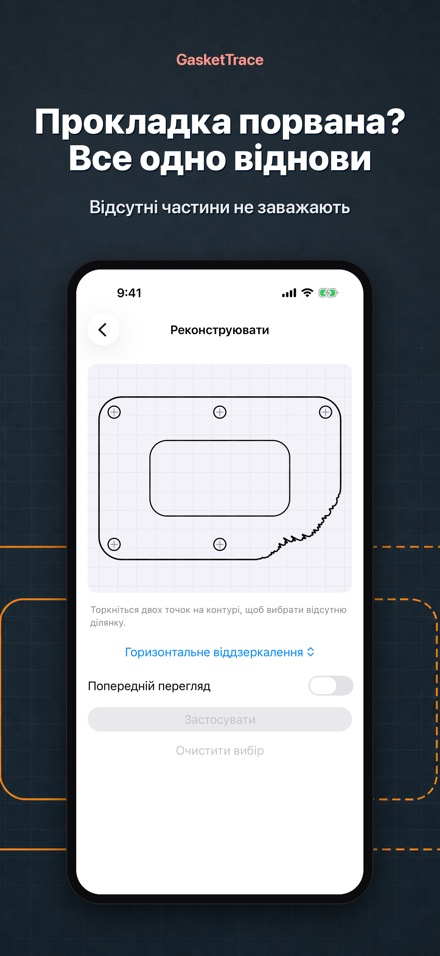

Саме це відрізняє GasketTrace: позначте відсутню ділянку і дайте її відновити — дзеркально зліва направо, зверху вниз, навколо обраної вами осі, або плавною кривою, що з'єднує обидва обірвані кінці. Відновлені ділянки показані іншим кольором і залишаються позначені як оцінні — і в застосунку, і в експортованому файлі. Нічого не заповнюється без вашого підтвердження.

Знайдіть кожен отвір, збережіть його положення

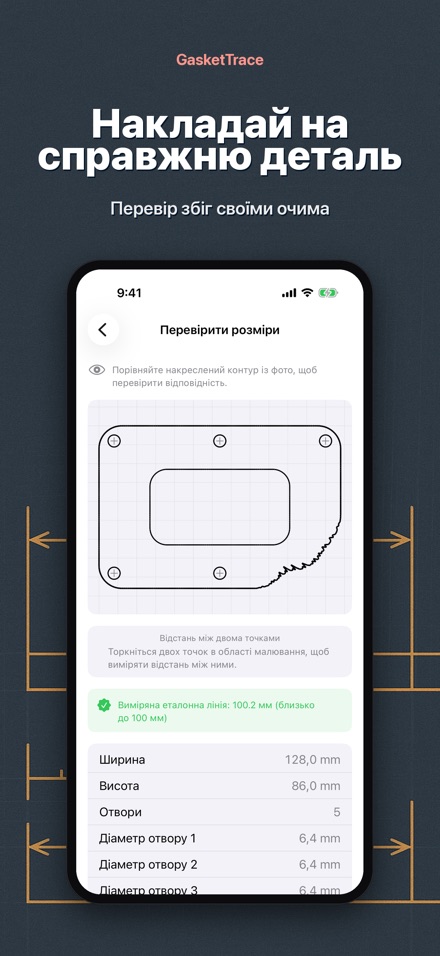

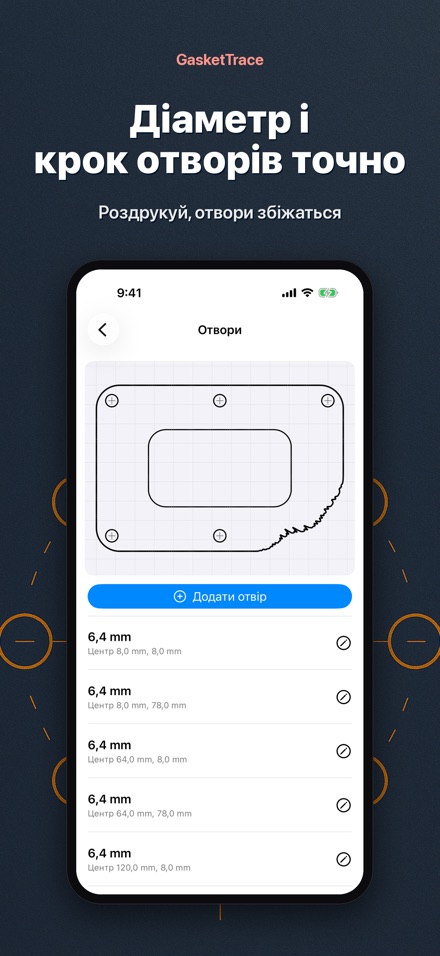

Зовнішній контур, внутрішні отвори та отвори під болти розпізнаються автоматично та відокремлюються один від одного. Кожен отвір зберігає свій центр і діаметр, щоб ви могли звірити відстані між отворами з реальною деталлю перед різанням.

Друкуйте в реальному розмірі — і перевіряйте самі

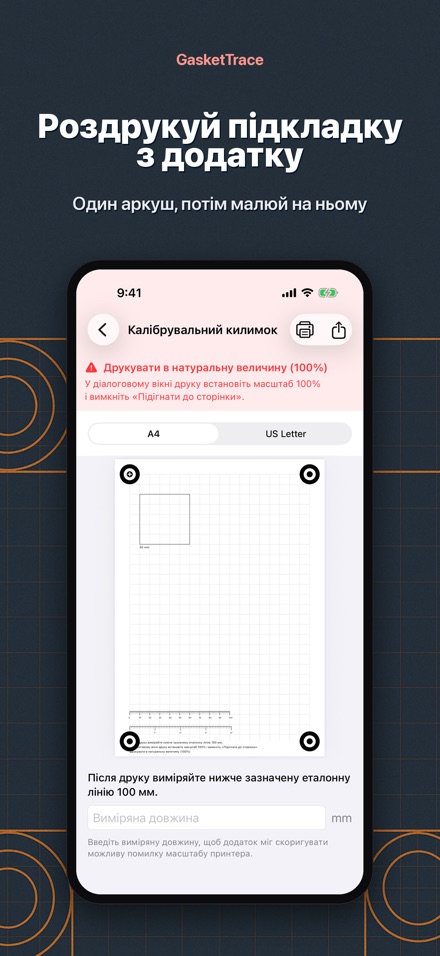

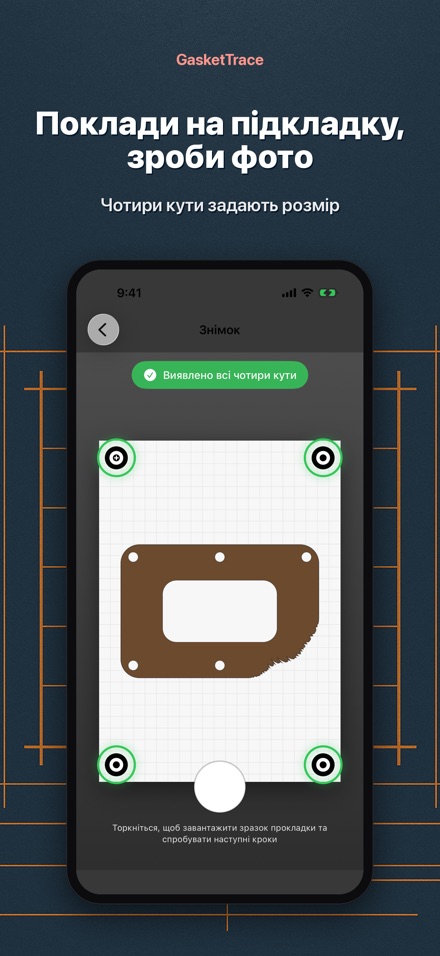

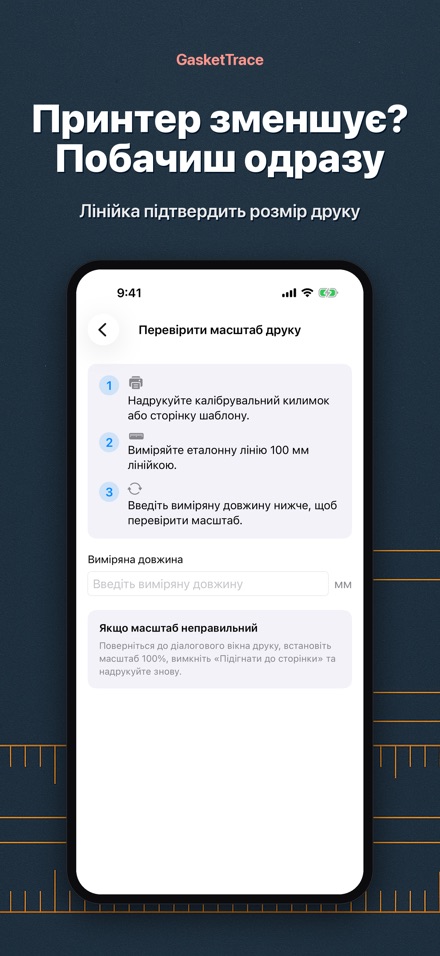

Роздрукуйте калібрувальний килимок з комплекту, покладіть на нього стару прокладку і сфотографуйте так, щоб усі чотири кутові мітки потрапили в кадр. GasketTrace вирівнює перспективу і обчислює реальний масштаб за мітками. Експортуйте PDF у масштабі 100% на A4 або US Letter; форми, більші за один аркуш, розбиваються на кілька сторінок із перекриттям і мітками суміщення. На кожному аркуші є контрольна лінійка на 100 мм і 4 дюйми — виміряйте її звичайною лінійкою, і ви одразу дізнаєтесь, чи змінив принтер масштаб сторінки. GasketTrace не вказує фіксовану цифру точності — ця контрольна лінійка потрібна саме для того, щоб ви щоразу самі підтверджували результат.

Або надішліть на верстат

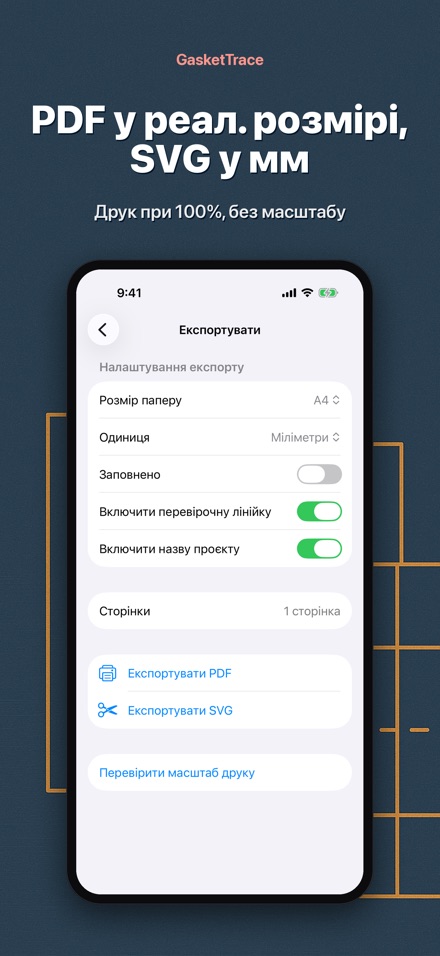

Експортуйте SVG у міліметрах для Cricut, Silhouette, лазерного різака, Illustrator, Inkscape або CAD. Зовнішній контур, внутрішні контури та отвори виходять у вигляді замкнених контурів.

Редагуйте що завгодно

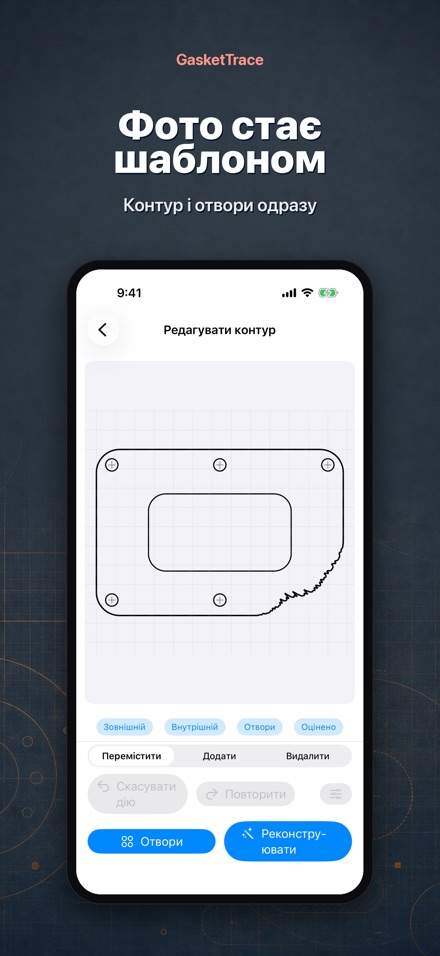

Переміщуйте, додавайте або видаляйте точки. Перетворюйте ряд точок на пряму лінію або дугу. Додайте отвір, пропущений камерою, або видаліть тінь, помилково розпізнану як отвір. Введіть точний діаметр, якщо він вам відомий.

Все залишається в телефоні
Без облікового запису, без входу, без завантаження на сервер. Фото та шаблони ніколи не залишають пристрій. Разова покупка, без підписки, без обмежень на експорт.

Що вам знадобиться
Роздрукований калібрувальний килимок (входить у застосунок як PDF) і рівна поверхня. Без килимка GasketTrace не може обчислити реальний розмір.

Для чого підходить
Плоскі прокладки, які ви вирізаєте вручну з паперу, пароніту, корку або гуми — кришки двигуна, картери коробки передач, насоси, малі двигуни, компресори, сільгосп- та садову техніку, ретро-мотоцикли та класичні автомобілі.

Для чого не підходить
Не для прокладок головки блоку циліндрів, вихлопних, паливних або гальмівних систем, а також усього, що пов'язано з високим тиском, високою температурою або небезпечними рідинами. GasketTrace допомагає створити форму. Застосунок не підбирає матеріал, товщину або момент затягування і не підтверджує безпечність деталі у використанні.
