GasketTrace：墊片紙樣製作GasketTrace：墊片紙樣製作
拍攝破損或已停產的墊片照片，即可獲得實物尺寸的裁切模板——即使缺失的部分也能重建。
在 App Store 下載

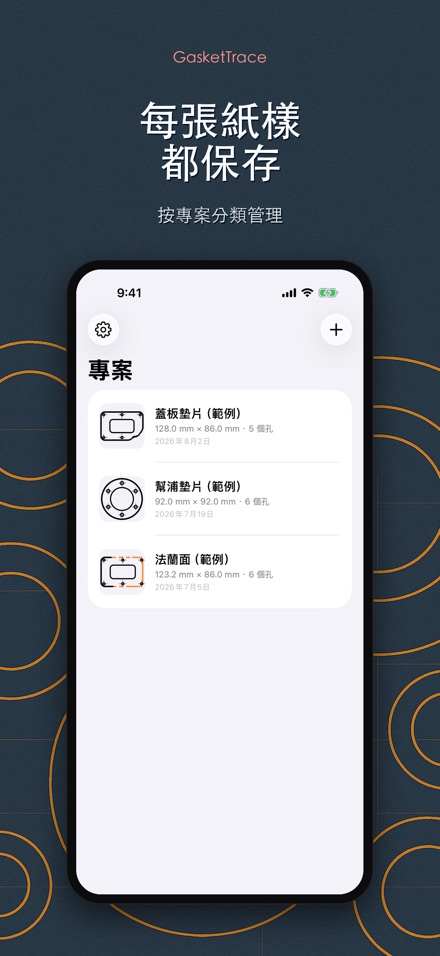

螢幕截圖
功能
重建撕裂缺失的部分
標記缺失區域後即可重建：左右鏡像、上下鏡像、繞您選擇的軸對稱，或以平滑曲線連接兩個斷裂端點。重建的部分會以不同顏色顯示，無論在應用內還是匯出檔案中都始終標記為「估算」。未經您確認，不會自動填入任何內容。
需要列印專用校準墊，而非憑空猜測

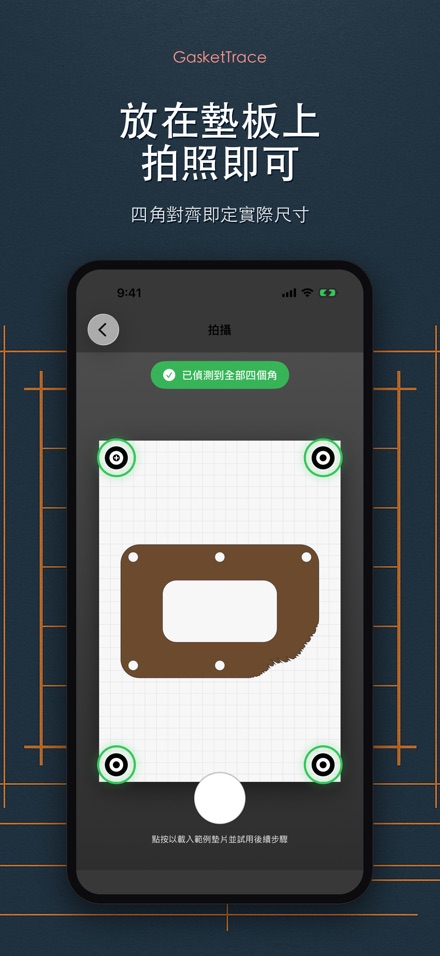

GasketTrace 需要將應用內建的校準墊依實際尺寸列印出來。把舊墊片放在上面，拍攝時讓四個角標都在取景框內——應用由此計算真實比例並校正透視。
每個孔都保留精確位置

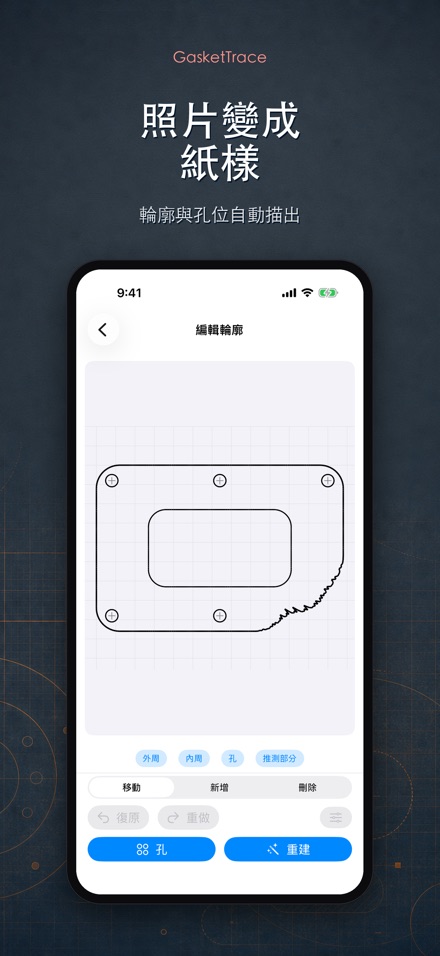

外輪廓、內輪廓和螺栓孔會被自動辨識並分離。每個孔都保留圓心和直徑，切割前可與實物核對孔距。
以100%實物尺寸列印，並自行驗證

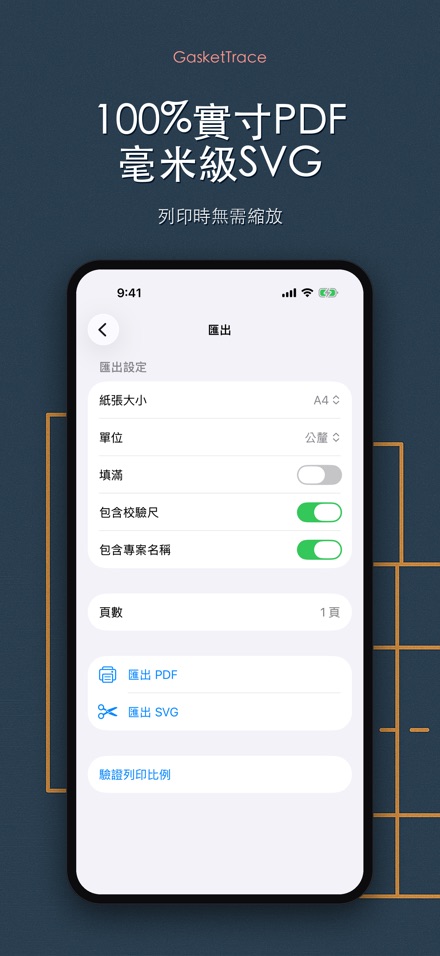

可匯出A4或US Letter尺寸的實物比例PDF；超出一張紙的圖形會自動分割為多頁，並帶有重疊與對齊標記。每張紙都印有驗證用的直尺，用真正的直尺一量，即可立刻知道印表機是否縮放了頁面。
或直接傳送給機器
可匯出以毫米為單位的SVG檔案，用於Cricut、雷射切割機、Illustrator、Inkscape或CAD軟體。外輪廓、內輪廓和孔都輸出為封閉路徑，可直接用於切割或匯入。

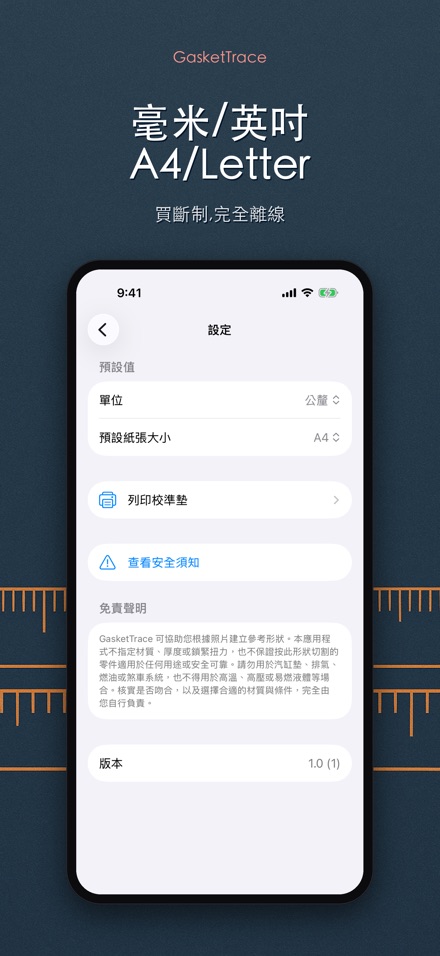

買斷一次，完全離線
無需帳號，無需登入，無需上傳。照片和圖案永遠不會離開您的手機。一次購買，無訂閱，無額外費用。
你需要的墊片已經停產三十年，或者手上這片在拆蓋子時裂成了兩半。GasketTrace 把剩下部分的照片，變成一張可以列印的實物大小裁切紙樣——就算缺了一塊也沒關係。

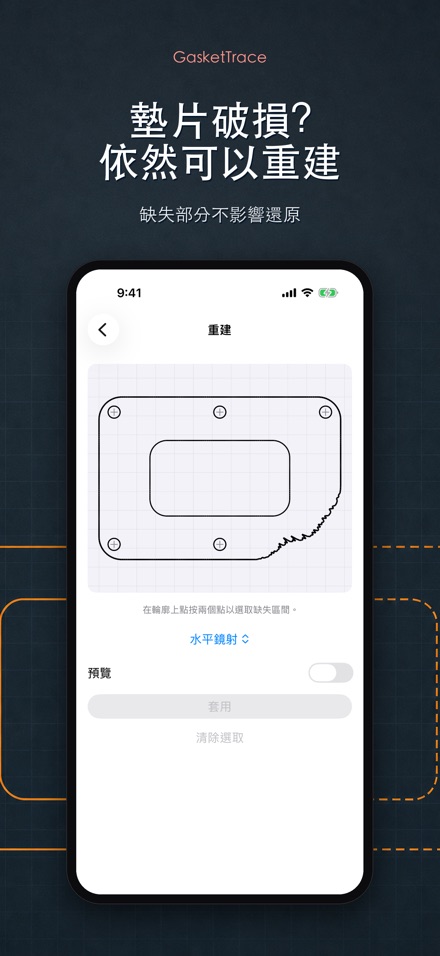

把撕裂缺失的部分補回來
這正是 GasketTrace 與眾不同之處：標出缺失的一段，讓它按左右對稱、上下對稱、你自選的軸對稱，或用平滑曲線連接兩個斷口來補全。補全的部分會以不同顏色顯示，並在應用程式內與匯出檔案中持續標註為「估算」，未經你確認不會自動填入任何內容。

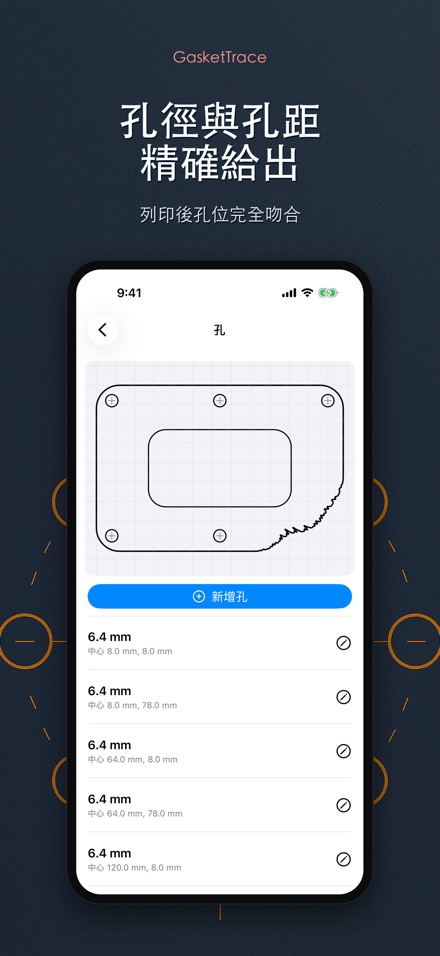

找出每一個孔，保留它的位置

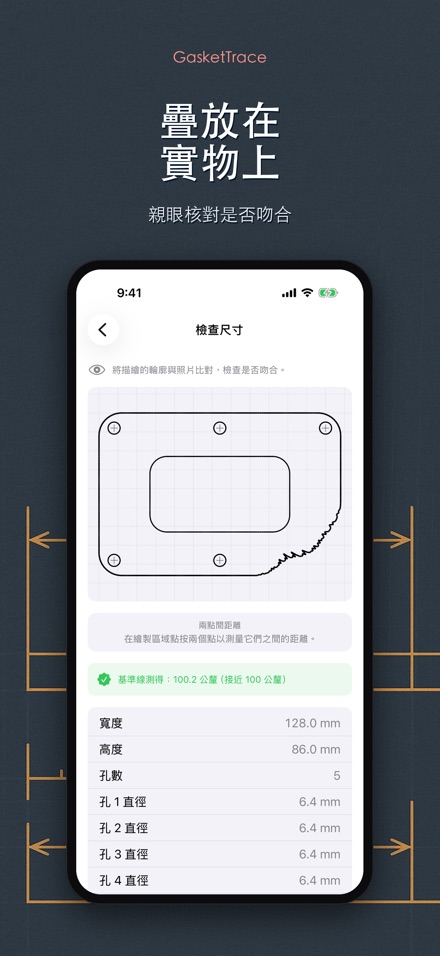

外輪廓、內部開孔和螺栓孔會自動被辨識並互相分離。每個孔都會保留圓心與直徑，裁切前可以對照實物核對孔距。
按實物大小列印——自己動手驗證

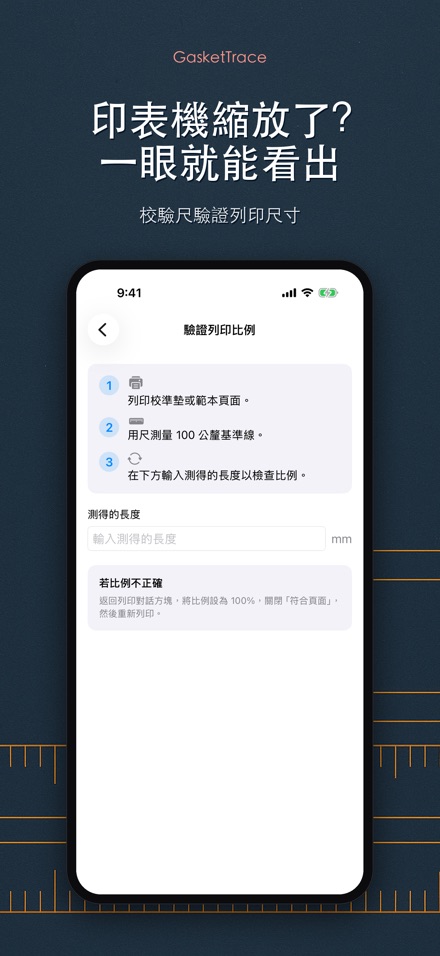

列印隨附的校準墊，把舊墊片放在上面，拍照時讓四角標記都在畫面內。GasketTrace 會校正透視，並根據標記算出實際比例。可匯出 100% 實物大小的 PDF，支援 A4 或美式信紙；超過一頁的形狀會自動分成多頁，並附有重疊區與對齊標記。每張紙上都印有 100 公釐與 4 英吋的校驗尺——用真尺子量一下，立刻就能知道印表機是否縮放了頁面。GasketTrace 不提供固定的誤差數字，這把校驗尺就是讓你每次都能自己確認結果的方式。
也可以匯出給切割機
可匯出以公釐為單位的 SVG，適用於 Cricut、Silhouette、雷射切割機、Illustrator、Inkscape 或 CAD。外輪廓、內輪廓與孔都會以封閉路徑的形式輸出。
任意編輯
移動、新增或刪除節點。把一段節點轉換成直線或圓弧。補上相機漏檢的孔，或刪掉被誤認成孔的陰影。知道確切直徑時可以直接輸入數值。
一切都留在手機裡
不需要帳號、不需要登入、不需要上傳。照片與紙樣永遠不會離開裝置。一次性購買，無訂閱，匯出次數不限。
你需要準備的東西

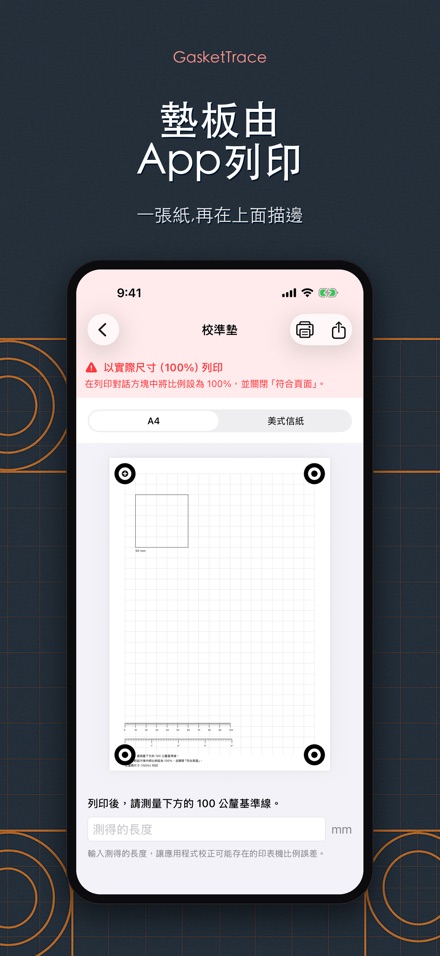

一張列印出來的校準墊（應用程式內附 PDF）和一處平整的檯面。沒有校準墊，GasketTrace 就無法算出實物大小。
適用範圍
以紙張、纖維板、軟木或橡膠片手工裁切的平面墊片——引擎蓋、變速箱殼體、幫浦、小型引擎、壓縮機、農用及園藝機械、老式摩托車和經典老車。
不適用範圍
不適用於汽缸墊、排氣、燃油或煞車系統，也不適用於任何涉及高壓、高溫或危險液體的部位。GasketTrace 只協助你做出形狀，不會替你選擇材質、厚度或鎖緊扭力，也不對零件的使用安全性做任何擔保。
