GasketTrace: ഗാസ്കറ്റ്

നിങ്ങൾക്ക് വേണ്ട ഗാസ്കറ്റ് മുപ്പത് വർഷമായി നിർമ്മിക്കുന്നില്ല, അല്ലെങ്കിൽ കൈയിലുള്ളത് കവർ ഊരുമ്പോൾ പകുതിയായി കീറിപ്പോയി. ബാക്കിയുള്ള ഭാഗത്തിന്റെ ഫോട്ടോയെ പ്രിന്റ് ചെയ്യാൻ തയ്യാറായ, യഥാർത്ഥ വലുപ്പത്തിലുള്ള കട്ടിംഗ് ടെംപ്ലേറ്റാക്കി GasketTrace മാറ്റുന്നു — ഒരു ഭാഗം ഇല്ലെങ്കിൽ പോലും.

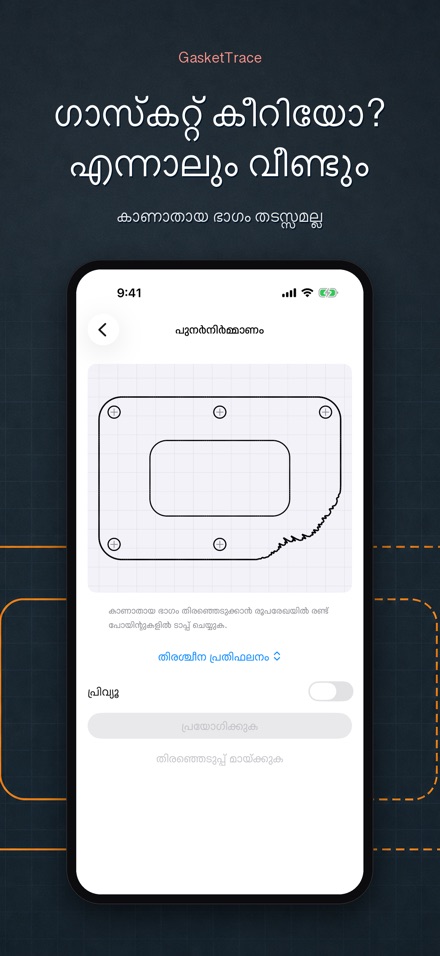

നഷ്ടപ്പെട്ട ഭാഗം പുനർനിർമ്മിക്കുക
ഇതാണ് GasketTrace-നെ വ്യത്യസ്തമാക്കുന്നത്: നഷ്ടപ്പെട്ട ഭാഗം അടയാളപ്പെടുത്തി അത് പുനർനിർമ്മിക്കാൻ അനുവദിക്കുക — ഇടത്-വലത് കണ്ണാടി പോലെ, മുകളിൽ-താഴെ, നിങ്ങൾ തിരഞ്ഞെടുക്കുന്ന അക്ഷത്തിന് ചുറ്റും, അല്ലെങ്കിൽ കീറിയ രണ്ട് അറ്റങ്ങളെയും ബന്ധിപ്പിക്കുന്ന മിനുസമായ വളവായി. പുനർനിർമ്മിച്ച ഭാഗങ്ങൾ വ്യത്യസ്ത നിറത്തിൽ കാണിക്കുകയും ആപ്പിലും എക്സ്പോർട്ട് ചെയ്ത ഫയലിലും "കണക്കാക്കിയത്" എന്ന് അടയാളപ്പെടുത്തുകയും ചെയ്യുന്നു. നിങ്ങളുടെ അനുമതിയില്ലാതെ ഒന്നും സ്വയമേവ പൂരിപ്പിക്കില്ല.

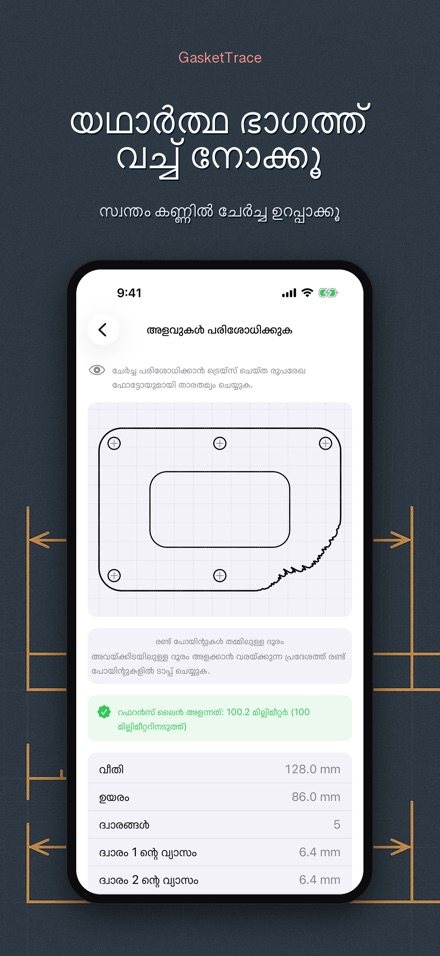

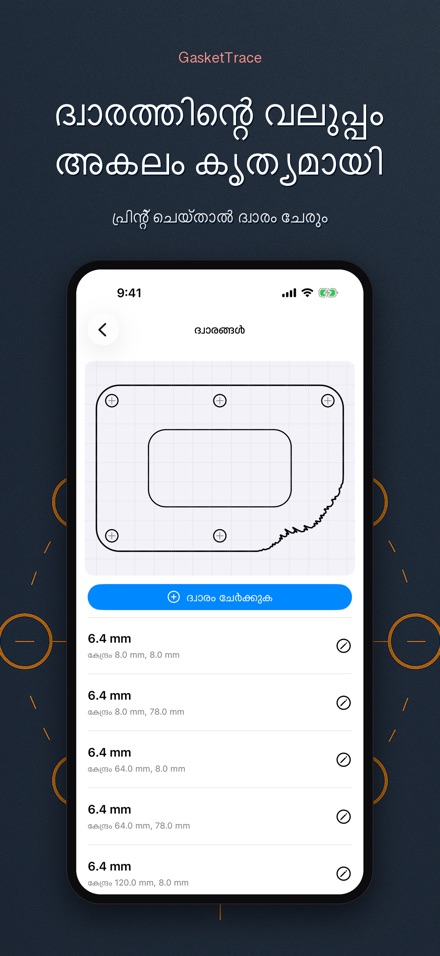

ഓരോ ദ്വാരവും കണ്ടെത്തുക, സ്ഥാനം സൂക്ഷിക്കുക
പുറം രൂപരേഖ, അകത്തെ തുറസ്സുകൾ, ബോൾട്ട് ദ്വാരങ്ങൾ എന്നിവ സ്വയമേവ തിരിച്ചറിഞ്ഞ് പരസ്പരം വേർതിരിക്കുന്നു. ഓരോ ദ്വാരവും അതിന്റെ കേന്ദ്രവും വ്യാസവും നിലനിർത്തുന്നു, അതിനാൽ മുറിക്കുന്നതിന് മുമ്പ് യഥാർത്ഥ ഭാഗവുമായി ദ്വാരങ്ങൾ തമ്മിലുള്ള അകലം പരിശോധിക്കാം.

യഥാർത്ഥ വലുപ്പത്തിൽ പ്രിന്റ് ചെയ്യുക — സ്വയം സ്ഥിരീകരിക്കുക

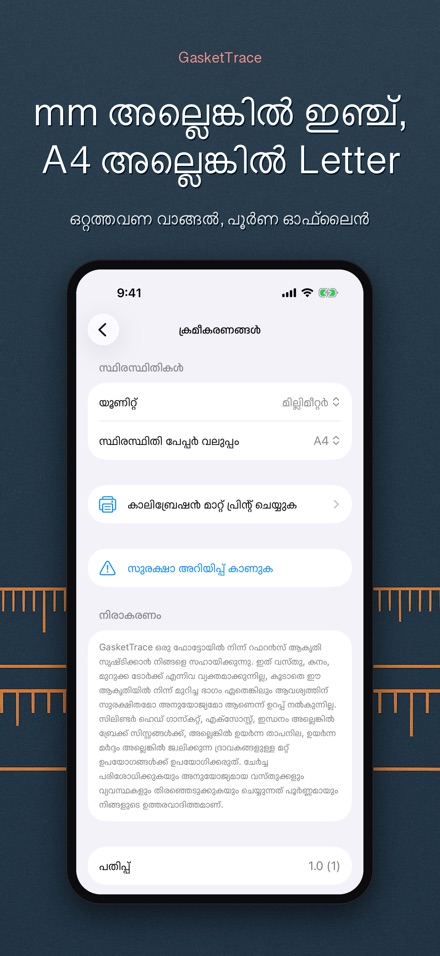

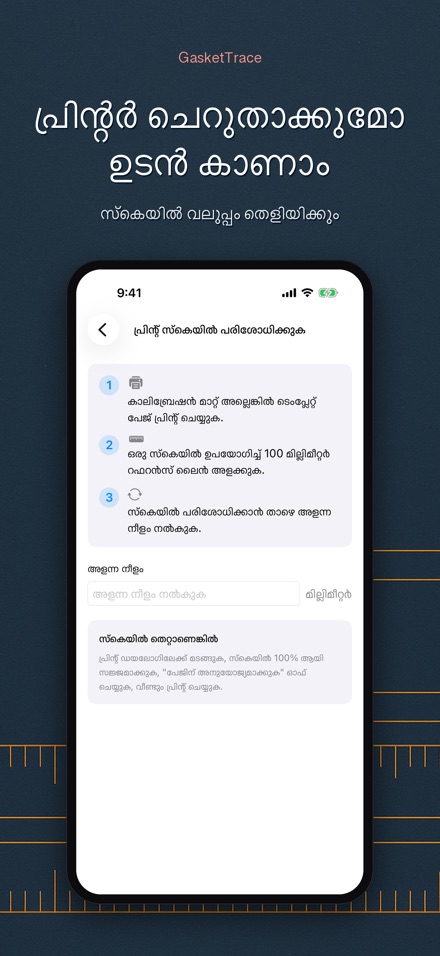

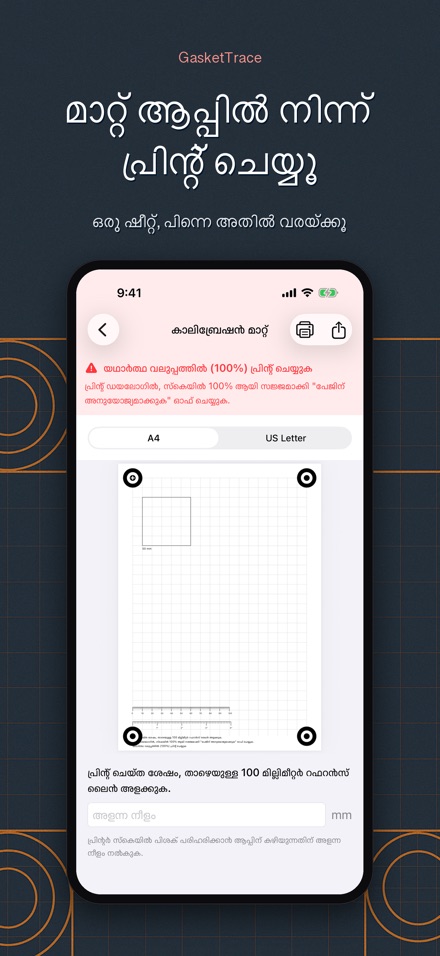

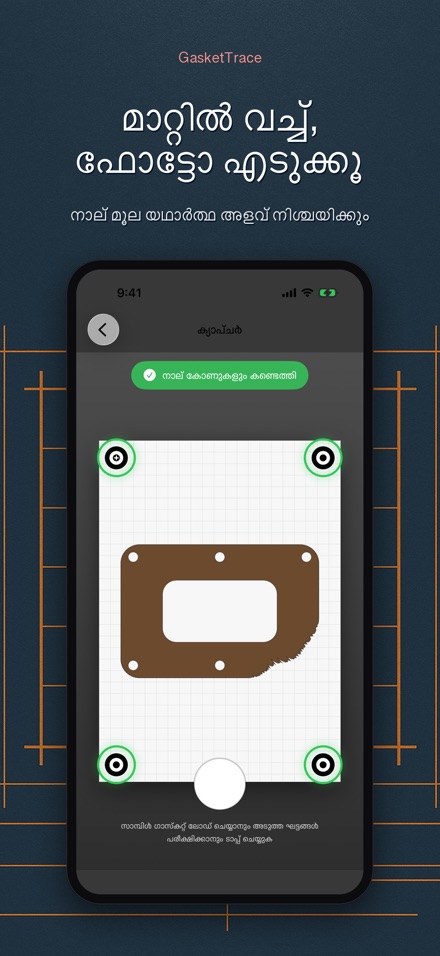

ആപ്പിനൊപ്പം വരുന്ന കാലിബ്രേഷൻ മാറ്റ് പ്രിന്റ് ചെയ്യുക, അതിന് മുകളിൽ പഴയ ഗാസ്കറ്റ് വയ്ക്കുക, നാല് മൂല അടയാളങ്ങളും ഫ്രെയിമിൽ വരുന്ന വിധം ഫോട്ടോ എടുക്കുക. GasketTrace പെർസ്പെക്ടീവ് ശരിയാക്കുകയും അടയാളങ്ങളിൽ നിന്ന് യഥാർത്ഥ സ്കെയിൽ കണക്കാക്കുകയും ചെയ്യുന്നു. A4 അല്ലെങ്കിൽ US ലെറ്ററിൽ 100% വലുപ്പത്തിൽ PDF എക്സ്പോർട്ട് ചെയ്യുക; ഒരു ഷീറ്റിനേക്കാൾ വലിയ ആകൃതികൾ ഓവർലാപ്പും അലൈൻമെന്റ് അടയാളങ്ങളുമായി ഒന്നിലധികം പേജുകളായി വിഭജിക്കും. ഓരോ ഷീറ്റിലും 100mm ഉം 4 ഇഞ്ചും ഉള്ള ചെക്ക് റൂളർ പ്രിന്റ് ചെയ്തിരിക്കും — യഥാർത്ഥ റൂളർ കൊണ്ട് അളന്ന് നിങ്ങളുടെ പ്രിന്റർ പേജ് സ്കെയിൽ മാറ്റിയോ എന്ന് ഉടൻ അറിയാം. GasketTrace ഒരു നിശ്ചിത കൃത്യതാ സംഖ്യ പ്രസ്താവിക്കുന്നില്ല — ഈ ചെക്ക് റൂളർ തന്നെയാണ് ഓരോ തവണയും ഫലം സ്വയം സ്ഥിരീകരിക്കാനുള്ള നിങ്ങളുടെ മാർഗം.

അല്ലെങ്കിൽ യന്ത്രത്തിലേക്ക് അയക്കുക

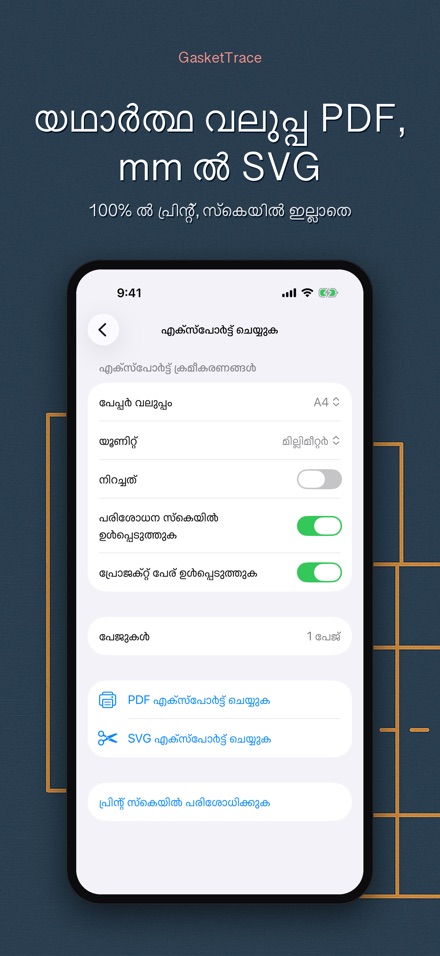

Cricut, Silhouette, ലേസർ കട്ടർ, Illustrator, Inkscape അല്ലെങ്കിൽ CAD എന്നിവയ്ക്കായി മില്ലിമീറ്ററിൽ SVG എക്സ്പോർട്ട് ചെയ്യുക. പുറം രൂപരേഖ, അകത്തെ രൂപരേഖകൾ, ദ്വാരങ്ങൾ എന്നിവ അടച്ച പാതകളായി പുറത്തുവരും.

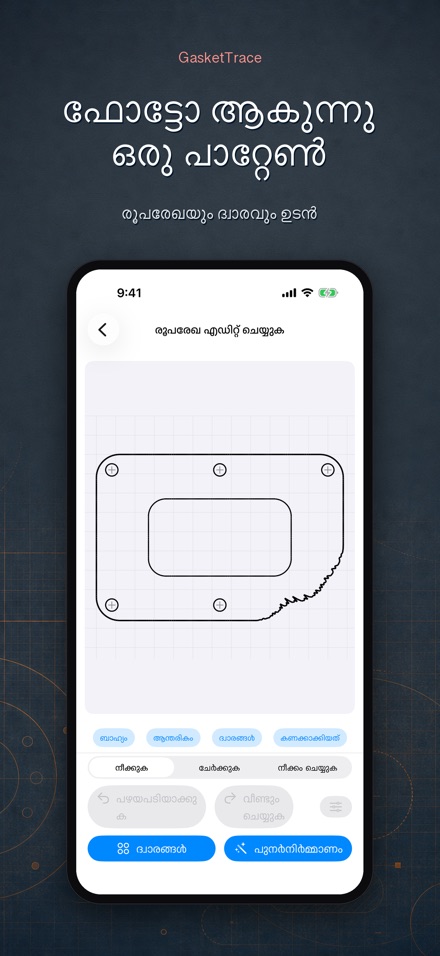

എന്തും എഡിറ്റ് ചെയ്യുക
പോയിന്റുകൾ നീക്കുക, ചേർക്കുക അല്ലെങ്കിൽ ഇല്ലാതാക്കുക. പോയിന്റുകളുടെ ഒരു നിര നേർരേഖയോ ആർക്കോ ആക്കി മാറ്റുക. ക്യാമറ വിട്ടുപോയ ഒരു ദ്വാരം ചേർക്കുക, അല്ലെങ്കിൽ തെറ്റായി ദ്വാരമായി തിരിച്ചറിഞ്ഞ നിഴൽ ഇല്ലാതാക്കുക. വ്യാസം അറിയാമെങ്കിൽ കൃത്യമായ മൂല്യം ടൈപ്പ് ചെയ്യുക.

എല്ലാം നിങ്ങളുടെ ഫോണിൽ തന്നെ നിലനിൽക്കുന്നു
അക്കൗണ്ട് വേണ്ട, ലോഗിൻ വേണ്ട, അപ്‌ലോഡ് വേണ്ട. ഫോട്ടോകളും ടെംപ്ലേറ്റുകളും ഒരിക്കലും ഉപകരണത്തിന് പുറത്തുപോകില്ല. ഒറ്റത്തവണ വാങ്ങൽ, സബ്സ്ക്രിപ്ഷൻ ഇല്ല, എക്സ്പോർട്ട് പരിധിയില്ല.

നിങ്ങൾക്ക് വേണ്ടത്
പ്രിന്റ് ചെയ്ത കാലിബ്രേഷൻ മാറ്റ് (ആപ്പിൽ PDF ആയി ഉൾപ്പെടുത്തിയിരിക്കുന്നു), ഒരു പരന്ന പ്രതലം. മാറ്റില്ലാതെ GasketTrace-ന് യഥാർത്ഥ വലുപ്പം കണക്കാക്കാൻ കഴിയില്ല.

എന്തിന് അനുയോജ്യം
കടലാസ്, ഫൈബർ, കോർക്ക് അല്ലെങ്കിൽ റബ്ബർ ഷീറ്റിൽ നിന്ന് കൈകൊണ്ട് മുറിക്കുന്ന പരന്ന ഗാസ്കറ്റുകൾ — എഞ്ചിൻ കവറുകൾ, ഗിയർ കേസുകൾ, പമ്പുകൾ, ചെറിയ എഞ്ചിനുകൾ, കംപ്രസ്സറുകൾ, കാർഷിക, ഗാർഡൻ യന്ത്രങ്ങൾ, ക്ലാസിക് മോട്ടോർസൈക്കിളുകൾ, ക്ലാസിക് കാറുകൾ.

എന്തിന് അനുയോജ്യമല്ല
സിലിണ്ടർ ഹെഡ് ഗാസ്കറ്റുകൾ, എക്സോസ്റ്റ്, ഇന്ധനം അല്ലെങ്കിൽ ബ്രേക്ക് സിസ്റ്റങ്ങൾ, ഉയർന്ന മർദ്ദം, ഉയർന്ന താപനില, അപകടകരമായ ദ്രാവകങ്ങൾ കൈകാര്യം ചെയ്യുന്ന എന്തിനും അല്ല. GasketTrace ഒരു ആകൃതി ഉണ്ടാക്കാൻ നിങ്ങളെ സഹായിക്കുന്നു. ഇത് വസ്തു, കനം, ടൈറ്റനിംഗ് ടോർക്ക് എന്നിവ തിരഞ്ഞെടുക്കുന്നില്ല, ഒരു ഭാഗം ഉപയോഗിക്കാൻ സുരക്ഷിതമാണെന്ന് സാക്ഷ്യപ്പെടുത്തുന്നുമില്ല.
