GasketTrace ગાસ્કેટ ટેમ્પલેટ

તમને જોઈતું ગાસ્કેટ ત્રીસ વર્ષથી બનતું નથી, અથવા તમારા હાથમાં રહેલું ગાસ્કેટ કવર કાઢતી વખતે અડધું ફાટી ગયું છે. GasketTrace બાકી રહેલા ભાગના ફોટોને પ્રિન્ટ-તૈયાર, અસલ સાઈઝના કટિંગ ટેમ્પલેટમાં ફેરવે છે — ભાગ ખૂટતો હોય તો પણ.

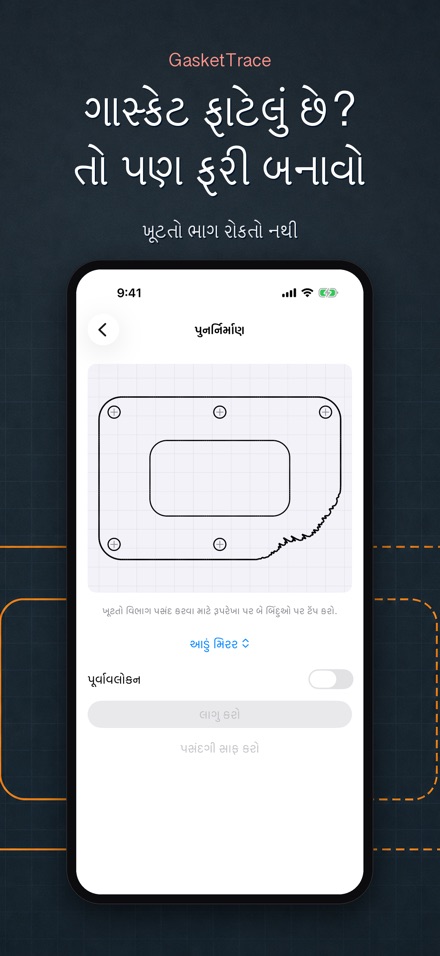

ખૂટતા ભાગને ફરીથી બનાવો
આ જ GasketTrace ને અલગ બનાવે છે: ખૂટતા ભાગને ચિહ્નિત કરો અને તેને ફરીથી બનાવડાવો — ડાબે-જમણે અરીસા જેવું, ઉપર-નીચે, તમે પસંદ કરેલી ધરીની આસપાસ, અથવા બંને તૂટેલા છેડાને જોડતી સુંવાળી વક્રરેખા તરીકે. ફરીથી બનાવેલા ભાગો અલગ રંગમાં દેખાય છે અને એપ તથા એક્સપોર્ટ કરેલી ફાઇલ બંનેમાં "અંદાજિત" તરીકે ચિહ્નિત રહે છે. તમારી મંજૂરી વગર કંઈ પણ આપોઆપ ભરાતું નથી.

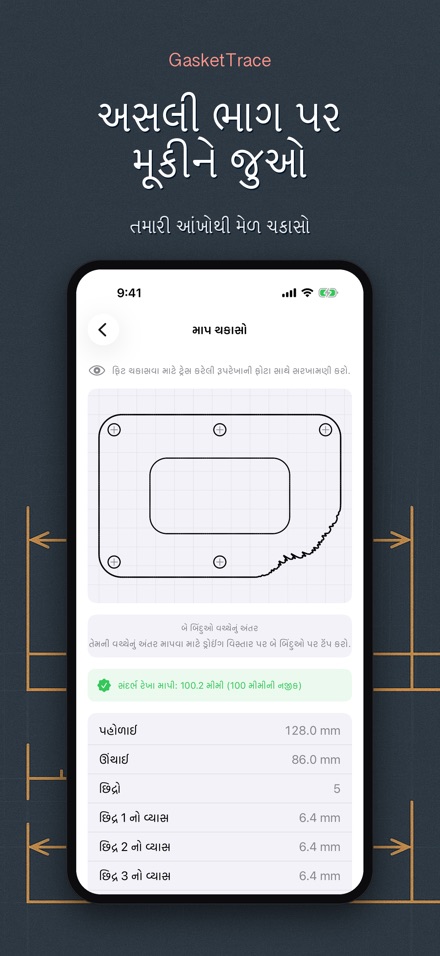

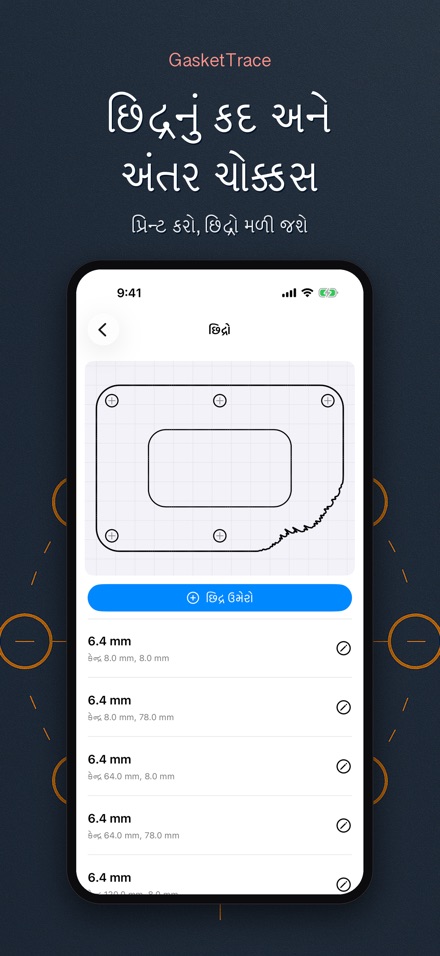

દરેક કાણું શોધો, સ્થિતિ જાળવો

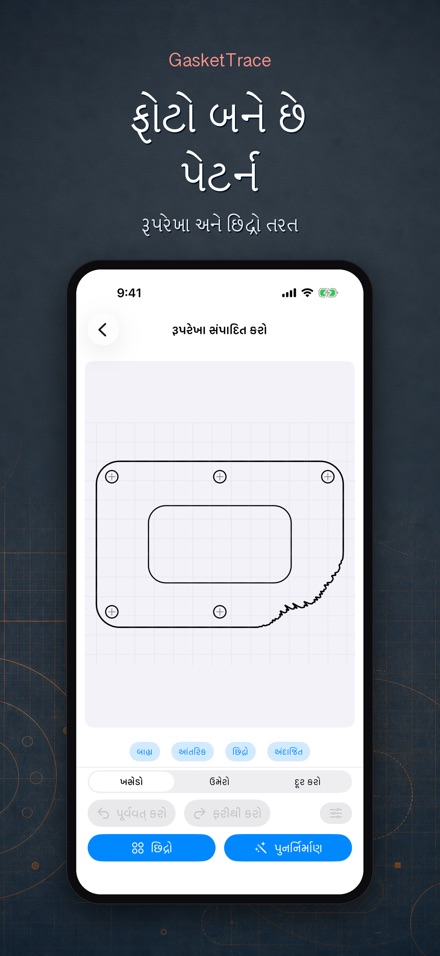

બહારની આઉટલાઇન, અંદરના ખુલાવ અને બોલ્ટના કાણાં આપોઆપ ઓળખાય છે અને એકબીજાથી અલગ પડે છે. દરેક કાણું પોતાનું કેન્દ્ર અને વ્યાસ જાળવી રાખે છે, જેથી કાપતાં પહેલાં તમે અસલ ભાગ સાથે કાણાં વચ્ચેનું અંતર ચકાસી શકો.

અસલ સાઈઝમાં પ્રિન્ટ કરો — અને જાતે ચકાસો

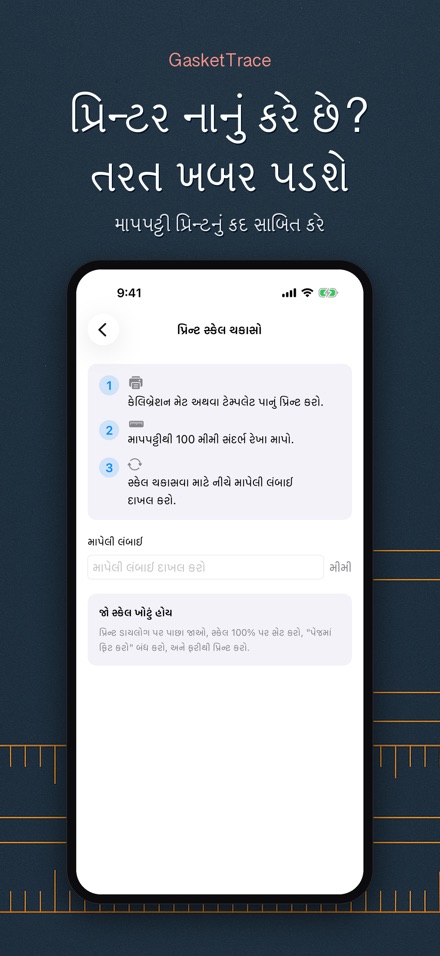

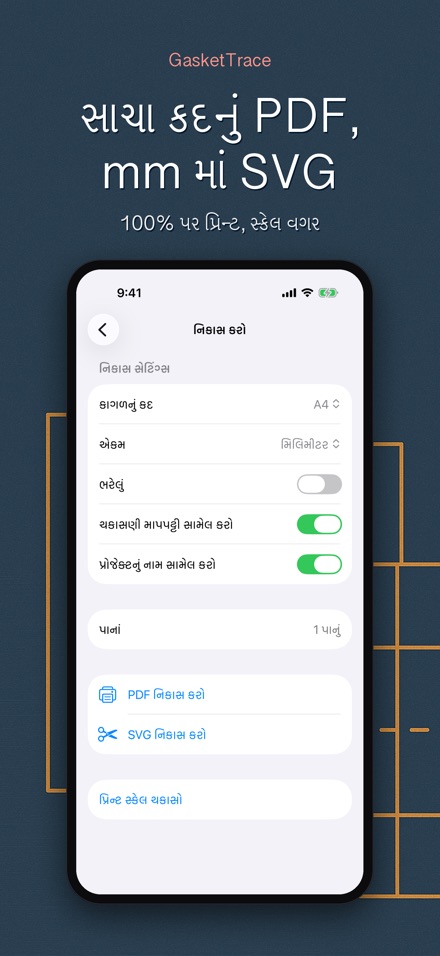

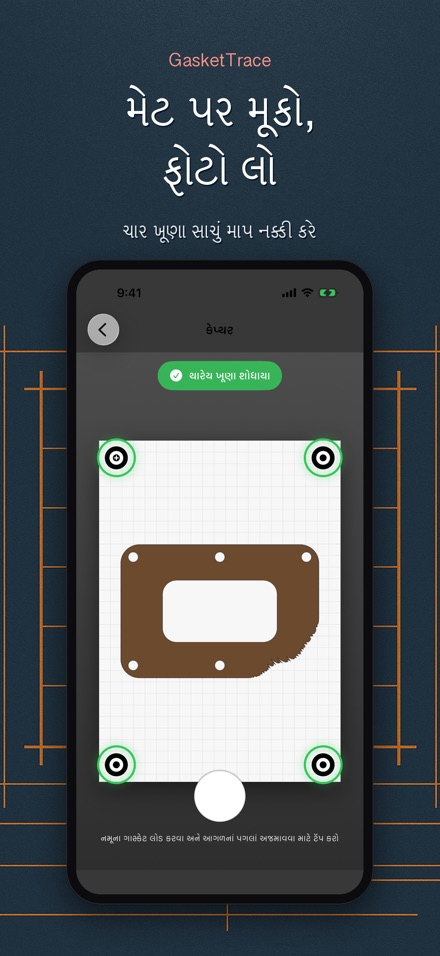

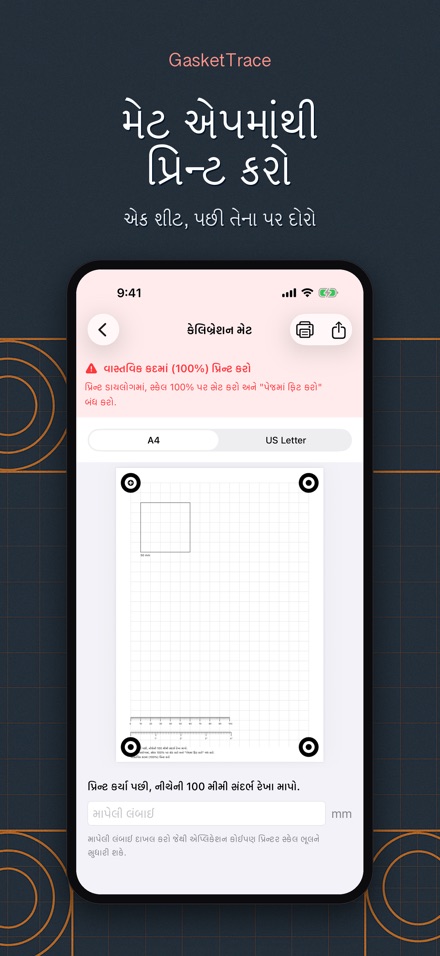

એપ સાથે આવેલી કેલિબ્રેશન મેટ પ્રિન્ટ કરો, તેના પર જૂનું ગાસ્કેટ મૂકો, અને ચારેય ખૂણાના નિશાન ફ્રેમમાં રાખીને ફોટો લો. GasketTrace પરિપ્રેક્ષ્ય સુધારે છે અને નિશાનો પરથી અસલ સ્કેલ ગણે છે. A4 અથવા US લેટર પર 100% સાઈઝમાં PDF એક્સપોર્ટ કરો; એક શીટ કરતાં મોટા આકારો ઓવરલેપ અને એલાઇનમેન્ટ નિશાનો સાથે અનેક પાનાંમાં વહેંચાય છે. દરેક શીટ પર 100mm અને 4 ઇંચનું ચેક રૂલર છપાયેલું હોય છે — તેને અસલ રૂલરથી માપો અને તરત જાણો કે તમારા પ્રિન્ટરે પાનાનું સ્કેલ બદલ્યું છે કે નહીં. GasketTrace કોઈ નિશ્ચિત ચોકસાઈનો આંકડો આપતું નથી — આ ચેક રૂલર જ દર વખતે જાતે પરિણામ ચકાસવાની તમારી રીત છે.

અથવા મશીનને મોકલો
Cricut, Silhouette, લેસર કટર, Illustrator, Inkscape અથવા CAD માટે મિલિમીટરમાં SVG એક્સપોર્ટ કરો. બહારની આઉટલાઇન, અંદરની આઉટલાઇન અને કાણાં બંધ પાથ તરીકે નીકળે છે.

કંઈ પણ એડિટ કરો
પોઈન્ટ ખસેડો, ઉમેરો અથવા કાઢી નાખો. પોઈન્ટની શ્રેણીને સીધી લીટી અથવા ચાપમાં ફેરવો. કેમેરાએ ચૂકેલું કાણું ઉમેરો, અથવા ભૂલથી કાણું ગણાયેલો પડછાયો કાઢી નાખો. વ્યાસ ખબર હોય ત્યારે ચોક્કસ મૂલ્ય ટાઈપ કરો.

બધું તમારા ફોનમાં જ રહે છે
કોઈ એકાઉન્ટ નહીં, લોગિન નહીં, અપલોડ નહીં. ફોટા અને ટેમ્પલેટ ક્યારેય ડિવાઇસની બહાર જતા નથી. એક વખતની ખરીદી, કોઈ સબસ્ક્રિપ્શન નહીં, એક્સપોર્ટની કોઈ મર્યાદા નહીં.

તમારે શું જોઈએ
પ્રિન્ટ કરેલી કેલિબ્રેશન મેટ (એપમાં PDF તરીકે સામેલ) અને સપાટ સપાટી. મેટ વગર GasketTrace અસલ સાઈઝ ગણી શકતું નથી.

શેના માટે યોગ્ય
કાગળ, ફાઇબર, કૉર્ક અથવા રબર શીટમાંથી હાથે કાપેલા ફ્લેટ ગાસ્કેટ — એન્જિન કવર, ગિયર કેસ, પંપ, નાના એન્જિન, કમ્પ્રેસર, ખેતી અને બાગકામનાં યંત્રો, ક્લાસિક મોટરસાઇકલ અને ક્લાસિક કાર.

શેના માટે યોગ્ય નથી
સિલિન્ડર હેડ ગાસ્કેટ, એક્ઝોસ્ટ, ફ્યુઅલ અથવા બ્રેક સિસ્ટમ માટે નહીં, અને ઊંચા દબાણ, ઊંચા તાપમાન અથવા જોખમી પ્રવાહી સાથે સંકળાયેલી કોઈ પણ વસ્તુ માટે નહીં. GasketTrace તમને આકાર બનાવવામાં મદદ કરે છે. તે મટીરીયલ, જાડાઈ કે ટાઈટનિંગ ટોર્ક પસંદ કરતું નથી, અને કોઈ ભાગ ઉપયોગ માટે સલામત છે તેની ખાતરી આપતું નથી.
