GasketTrace گیسکٹ ٹیمپلیٹ

جس گیسکٹ کی آپ کو ضرورت ہے وہ تیس سال سے نہیں بن رہا، یا آپ کے ہاتھ میں موجود گیسکٹ ڈھکن اتارتے وقت دو ٹکڑوں میں ٹوٹ گیا۔ GasketTrace باقی بچے حصے کی تصویر کو پرنٹ کے لیے تیار، اصل سائز کے کٹنگ ٹیمپلیٹ میں بدل دیتا ہے — چاہے کوئی حصہ غائب ہی کیوں نہ ہو۔

غائب حصے کو دوبارہ بنائیں

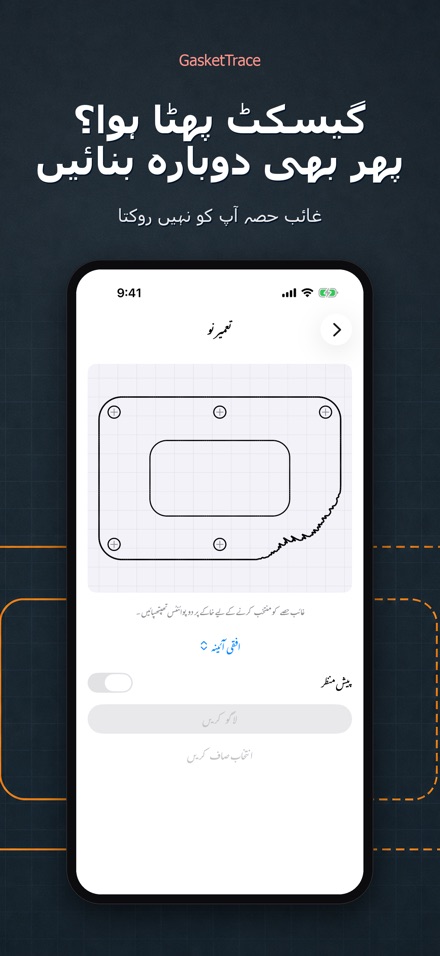

یہی چیز GasketTrace کو مختلف بناتی ہے: غائب حصے کو نشان زد کریں اور اسے دوبارہ بنوائیں — بائیں دائیں آئینہ نما، اوپر نیچے، آپ کے منتخب کردہ محور کے گرد، یا دونوں ٹوٹے سروں کو ملانے والے ہموار وکر کے طور پر۔ دوبارہ بنائے گئے حصے مختلف رنگ میں دکھائے جاتے ہیں اور ایپ اور برآمد کردہ فائل دونوں میں تخمینی کے طور پر نشان زد رہتے ہیں۔ آپ کی منظوری کے بغیر کچھ بھی خودکار طور پر نہیں بھرا جاتا۔

ہر سوراخ تلاش کریں، پوزیشن برقرار رکھیں

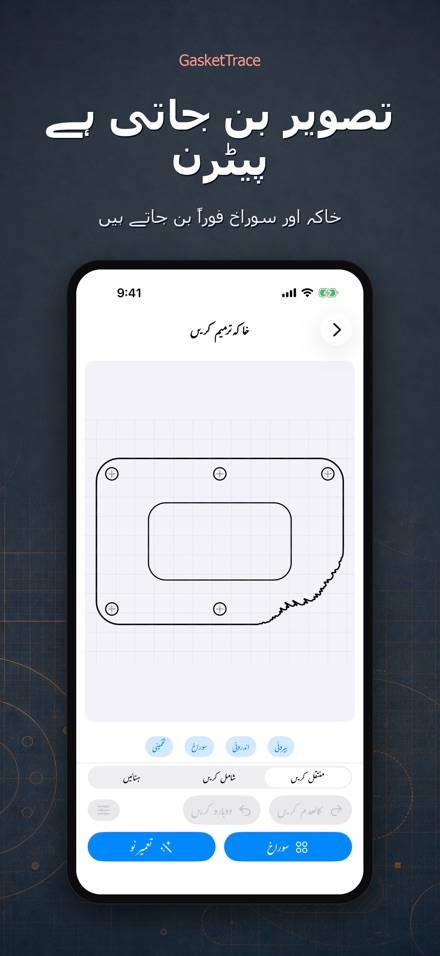

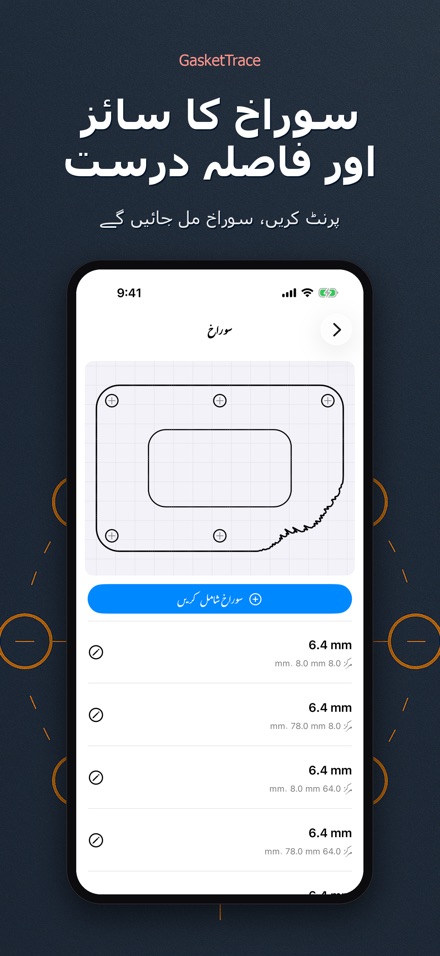

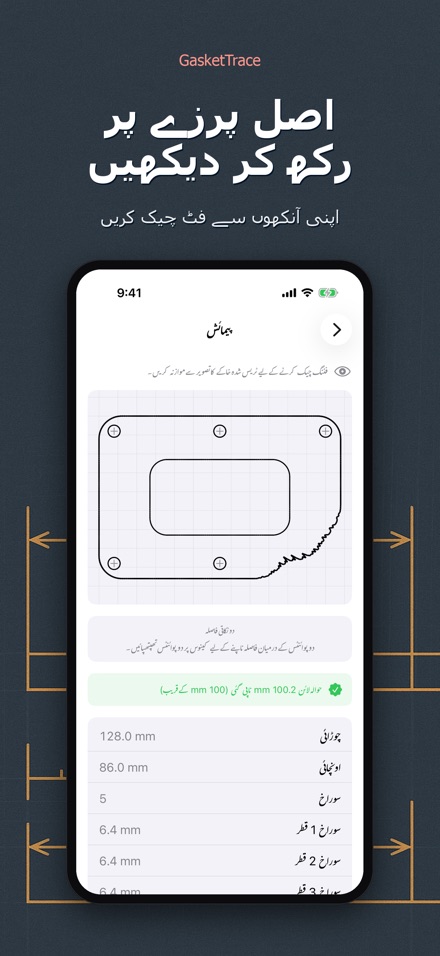

بیرونی خاکہ، اندرونی سوراخ اور بولٹ کے سوراخ خودکار طور پر پہچانے اور ایک دوسرے سے الگ کیے جاتے ہیں۔ ہر سوراخ اپنا مرکز اور قطر برقرار رکھتا ہے، تاکہ کاٹنے سے پہلے آپ اصل پرزے کے ساتھ سوراخوں کے درمیان فاصلے کی جانچ کر سکیں۔

اصل سائز میں پرنٹ کریں — اور خود تصدیق کریں

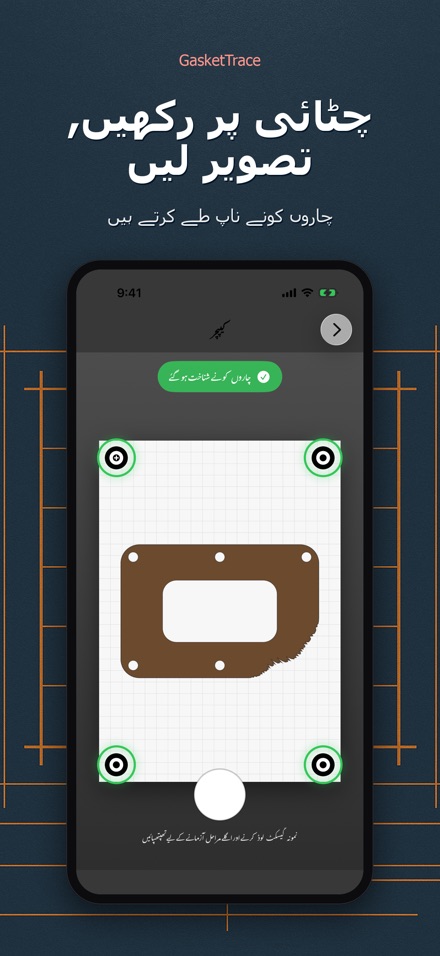

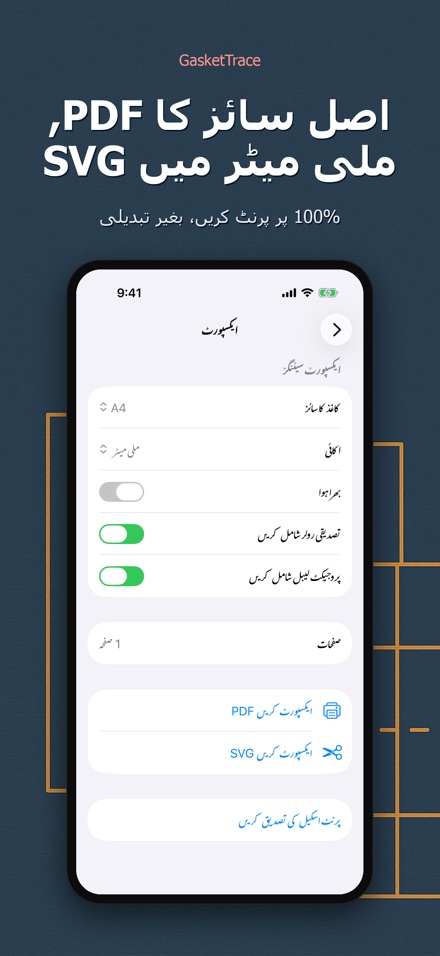

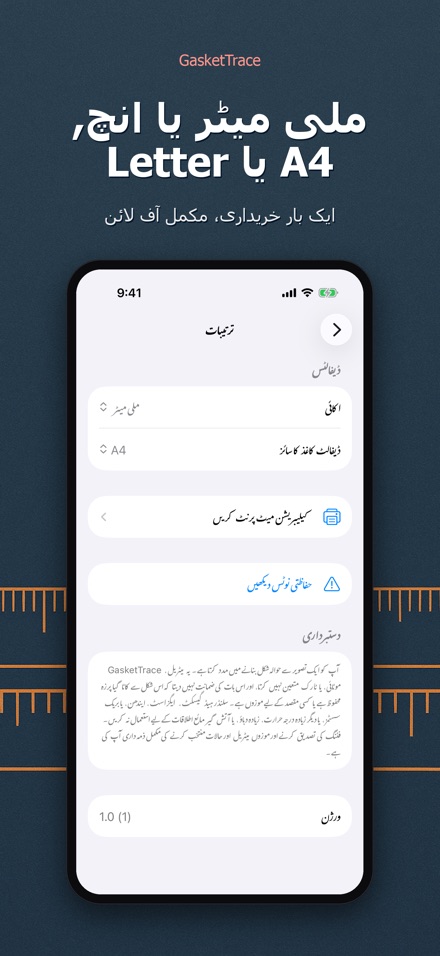

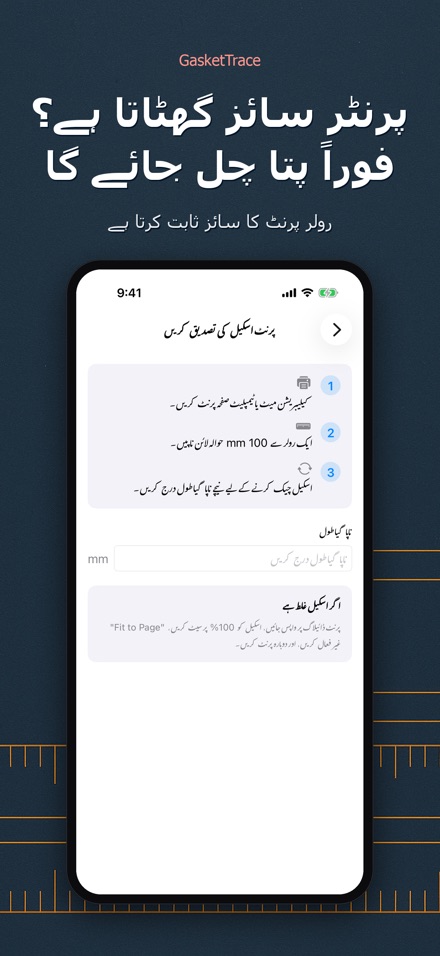

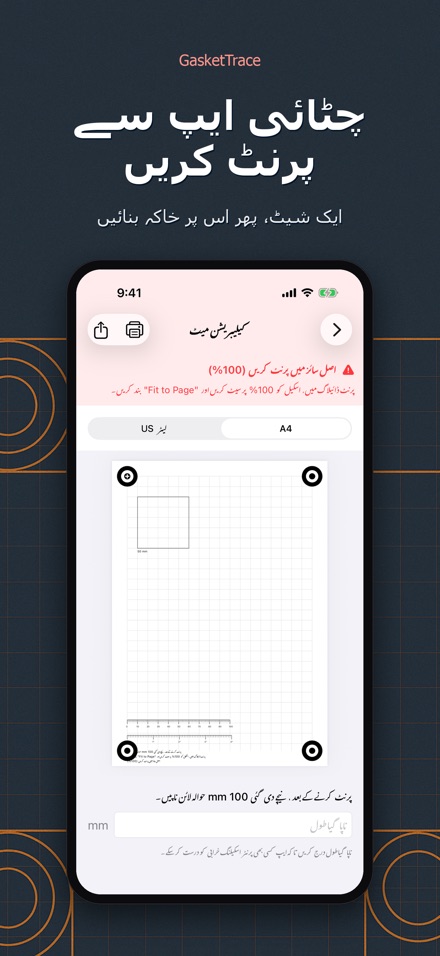

ایپ کے ساتھ آنے والی کیلیبریشن میٹ پرنٹ کریں، پرانا گیسکٹ اس پر رکھیں، اور چاروں کونے کے نشانات فریم میں رکھ کر تصویر لیں۔ GasketTrace پرسپیکٹو درست کرتا ہے اور نشانات سے اصل پیمانہ نکالتا ہے۔ A4 یا US لیٹر پر 100% سائز میں PDF برآمد کریں؛ ایک شیٹ سے بڑی شکلیں اوورلیپ اور الائنمنٹ نشانات کے ساتھ کئی صفحات میں تقسیم ہوتی ہیں۔ ہر شیٹ پر 100 ملی میٹر اور 4 انچ کا چیک روُلر پرنٹ ہوتا ہے — اسے اصل رُولر سے ناپیں اور فوراً جان لیں کہ آپ کے پرنٹر نے صفحہ کا پیمانہ بدلا یا نہیں۔ GasketTrace کوئی مقررہ درستگی کا ہندسہ نہیں بتاتا — یہ چیک رُولر ہی وہ طریقہ ہے جس سے آپ ہر بار خود نتیجے کی تصدیق کرتے ہیں۔

یا مشین کو بھیجیں
Cricut، Silhouette، لیزر کٹر، Illustrator، Inkscape یا CAD کے لیے ملی میٹر میں SVG برآمد کریں۔ بیرونی خاکہ، اندرونی خاکے اور سوراخ بند راستوں کی صورت میں نکلتے ہیں۔

کچھ بھی ترمیم کریں
پوائنٹس کو منتقل، شامل یا حذف کریں۔ پوائنٹس کی ایک سیریز کو سیدھی لکیر یا آرک میں تبدیل کریں۔ کیمرے سے چھوٹ جانے والا سوراخ شامل کریں، یا غلطی سے سوراخ سمجھا گیا سایہ حذف کریں۔ جب قطر معلوم ہو تو درست عدد ٹائپ کریں۔

سب کچھ آپ کے فون میں رہتا ہے
کوئی اکاؤنٹ نہیں، کوئی لاگ ان نہیں، کوئی اپ لوڈ نہیں۔ تصاویر اور ٹیمپلیٹس کبھی ڈیوائس سے باہر نہیں جاتے۔ ایک بار کی خریداری، کوئی سبسکرپشن نہیں، برآمد کی کوئی حد نہیں۔

آپ کو کیا چاہیے
پرنٹ شدہ کیلیبریشن میٹ (ایپ میں PDF کے طور پر شامل) اور ایک ہموار سطح۔ میٹ کے بغیر GasketTrace اصل سائز کا حساب نہیں لگا سکتا۔

یہ کس کے لیے مناسب ہے
کاغذ، فائبر، کارک یا ربڑ شیٹ سے ہاتھ سے کاٹے گئے فلیٹ گیسکٹس — انجن کور، گیئر کیس، پمپ، چھوٹے انجن، کمپریسر، زرعی اور باغبانی مشینری، کلاسک موٹرسائیکلیں اور کلاسک کاریں۔

یہ کس کے لیے مناسب نہیں
سلنڈر ہیڈ گیسکٹس، ایگزاسٹ، فیول یا بریک سسٹمز کے لیے نہیں، اور نہ ہی کسی ایسی چیز کے لیے جو زیادہ دباؤ، زیادہ درجہ حرارت یا خطرناک مائعات سے نمٹتی ہو۔ GasketTrace آپ کو شکل بنانے میں مدد دیتا ہے۔ یہ مواد، موٹائی یا کسنے کا ٹارک منتخب نہیں کرتا، اور یہ تصدیق نہیں کرتا کہ کوئی پرزہ استعمال کے لیے محفوظ ہے۔
