GasketTrace šablóna tesneniaGasketTrace šablóna tesnenia
Odfoťte roztrhnuté alebo už nevyrábané tesnenie a získajte reznú šablónu v skutočnej veľkosti — rekonštruovať sa dá aj chýbajúca časť.
Stiahnuť v App Store
Snímky obrazovky
Funkcie

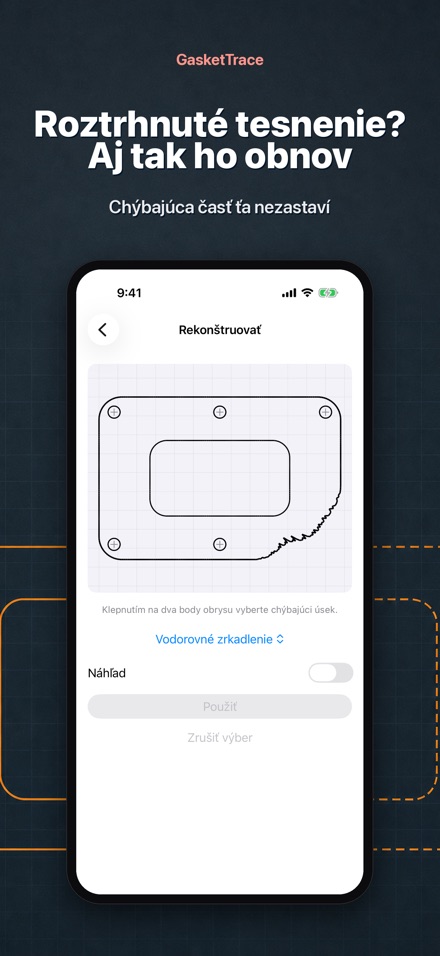

Zrekonštruujte odtrhnutú časť
Označte chýbajúci úsek a nechajte ho zrekonštruovať: zrkadlovo zľava doprava, zhora nadol, okolo vami zvolenej osi, alebo ako hladkú krivku spájajúcu dva pretrhnuté konce. Zrekonštruované úseky sa zobrazujú inou farbou a zostávajú označené ako odhadované, v aplikácii aj v exportovanom súbore. Nič sa nedopĺňa bez vášho schválenia.
Vytlačená kalibračná podložka, nie odhad

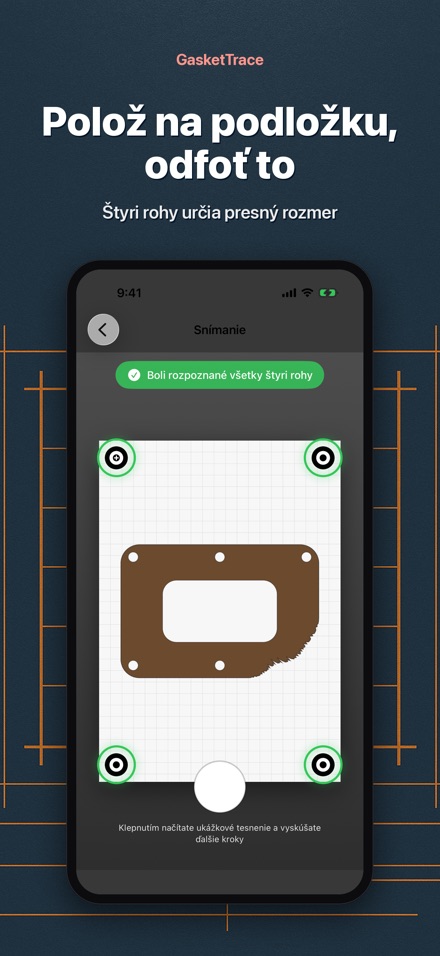

GasketTrace vyžaduje priloženú podložku vytlačenú v skutočnej veľkosti. Položte na ňu staré tesnenie a odfoťte štyri rohové značky v zábere — takto aplikácia vypočíta skutočnú mierku a opraví perspektívu.

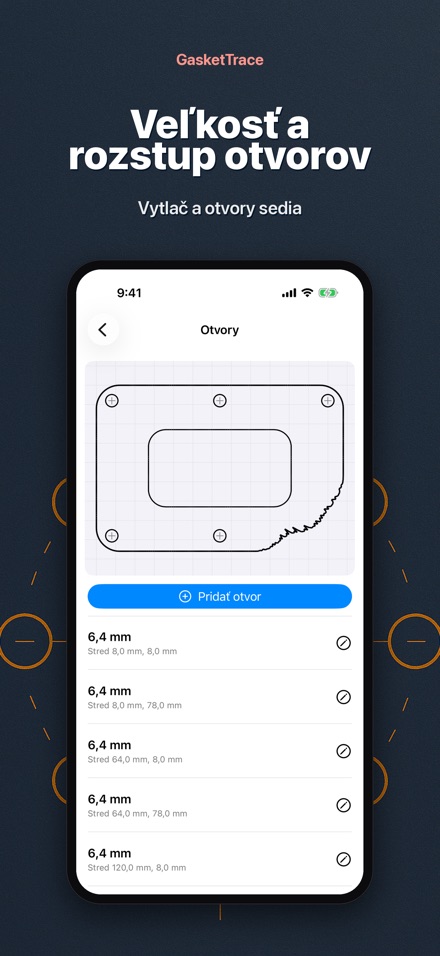

Každý otvor so zachovanou pozíciou

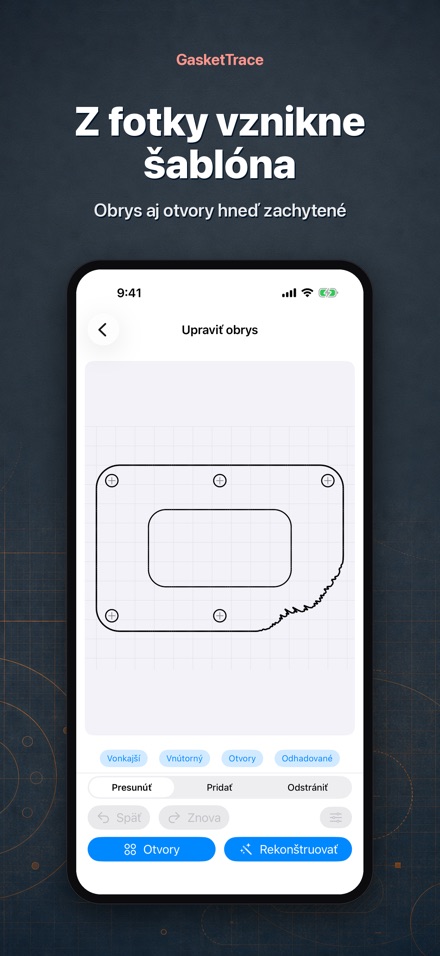

Vonkajší obrys, vnútorné obrysy a skrutkové otvory sa zisťujú a oddeľujú automaticky. Každý otvor si zachováva svoj stred a priemer, takže si pred rezaním môžete overiť rozstup otvorov podľa skutočného dielu.
Tlačte na 100 % — a overte si to sami
Exportujte PDF v skutočnej veľkosti na A4 alebo US Letter; tvary väčšie ako jeden list sa rozdelia na viac strán s presahom a zarovnávacími značkami. Každý list má kontrolné pravítko — zmerajte ho skutočným pravítkom a hneď viete, či tlačiareň stránku preškálovala.
Alebo pošlite do stroja
Exportujte SVG v milimetroch pre Cricut, laserovú rezačku, Illustrator, Inkscape alebo CAD. Vonkajší obrys, vnútorné obrysy a otvory vychádzajú ako uzavreté cesty, pripravené na rezanie alebo import.
Jednorazový nákup, úplne offline
Žiadny účet, žiadne prihlasovanie, žiadne nahrávanie. Fotografie a šablóny nikdy neopustia váš telefón. Kúpte raz — žiadne predplatné, žiadne ďalšie poplatky.
Tesnenie, ktoré potrebujete, sa tridsať rokov nevyrába, alebo sa to, čo držíte v ruke, pri sťahovaní krytu roztrhlo na dve časti. GasketTrace premení fotku toho, čo zostalo, na výrezovú šablónu v skutočnej veľkosti, pripravenú na tlač — aj keď časť chýba.
Doplňte chýbajúcu časť
Tým sa GasketTrace odlišuje od ostatných: označte chýbajúci úsek a nechajte ho dopočítať — zrkadlovo zľava doprava, zhora dole, okolo osi, ktorú si zvolíte, alebo ako hladkú krivku spájajúcu oba pretrhnuté konce. Dopočítané časti sa zobrazujú inou farbou a zostávajú označené ako odhadované, v aplikácii aj v exportovanom súbore. Nič sa nedoplní bez vášho schválenia.

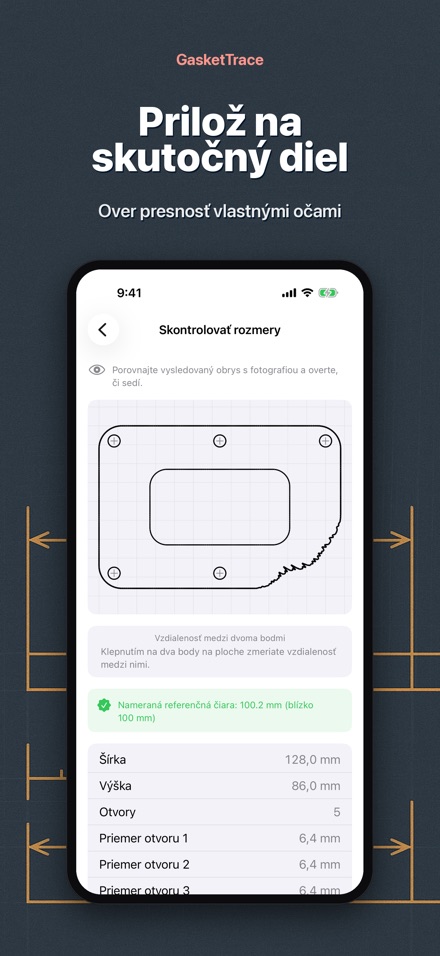

Nájdite každý otvor, zachovajte jeho polohu
Vonkajší obrys, vnútorné otvory a otvory pre skrutky sa rozpoznávajú automaticky a oddeľujú sa od seba. Každý otvor si zachová svoj stred a priemer, takže si môžete overiť rozostupy otvorov oproti skutočnému dielu ešte pred rezaním.

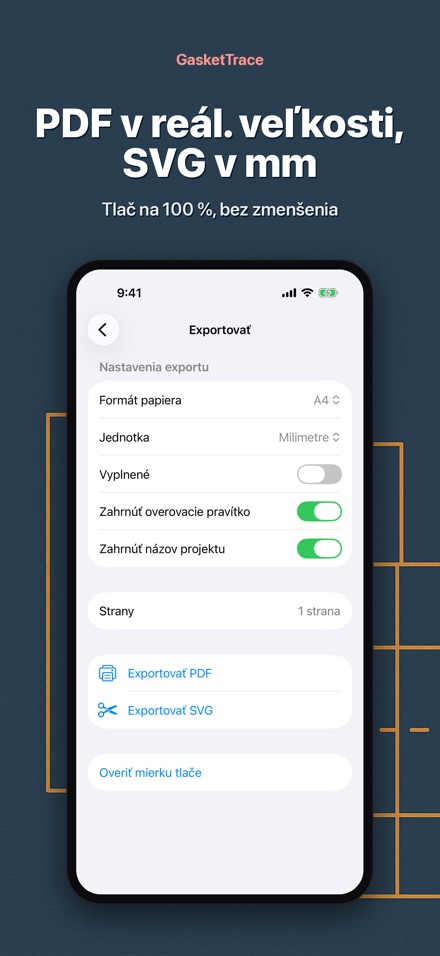

Tlačte v skutočnej veľkosti — a overte si to sami

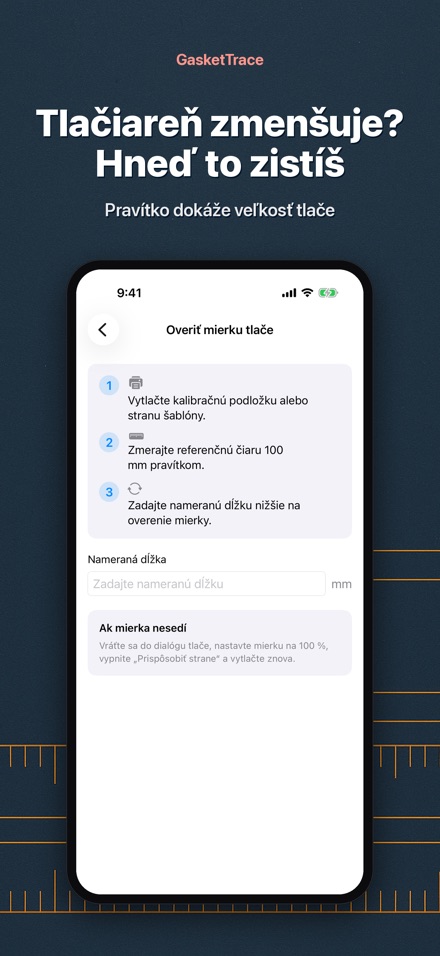

Vytlačte priloženú kalibračnú podložku, položte na ňu staré tesnenie a odfotografujte ho so všetkými štyrmi rohovými značkami v zábere. GasketTrace narovná perspektívu a z týchto značiek dopočíta skutočnú mierku. Exportujte PDF v 100% veľkosti na A4 alebo US Letter; tvary väčšie než jeden list sa rozdelia na viac strán s presahom a značkami na zarovnanie. Každý list má kontrolné pravítko 100 mm a 4 palce — zmerajte ho skutočným pravítkom a hneď zistíte, či tlačiareň stránku zmenšila. GasketTrace neuvádza pevné číslo presnosti — toto kontrolné pravítko je spôsob, ako si výsledok zakaždým overíte sami.
Alebo pošlite do stroja
Exportujte SVG v milimetroch pre Cricut, Silhouette, laserovú rezačku, Illustrator, Inkscape alebo CAD. Vonkajší obrys, vnútorné obrysy a otvory vyjdú ako uzavreté krivky.
Upravte čokoľvek
Presúvajte, pridávajte alebo mažte body. Zmeňte radu bodov na priamku alebo oblúk. Pridajte otvor, ktorý kamera prehliadla, alebo zmažte tieň mylne rozpoznaný ako otvor. Zadajte presný priemer, ak ho poznáte.
Všetko zostáva v telefóne
Žiadny účet, žiadne prihlasovanie, žiadne nahrávanie. Fotky a šablóny nikdy neopustia zariadenie. Jednorazový nákup, žiadne predplatné, žiadny limit exportov.
Čo potrebujete

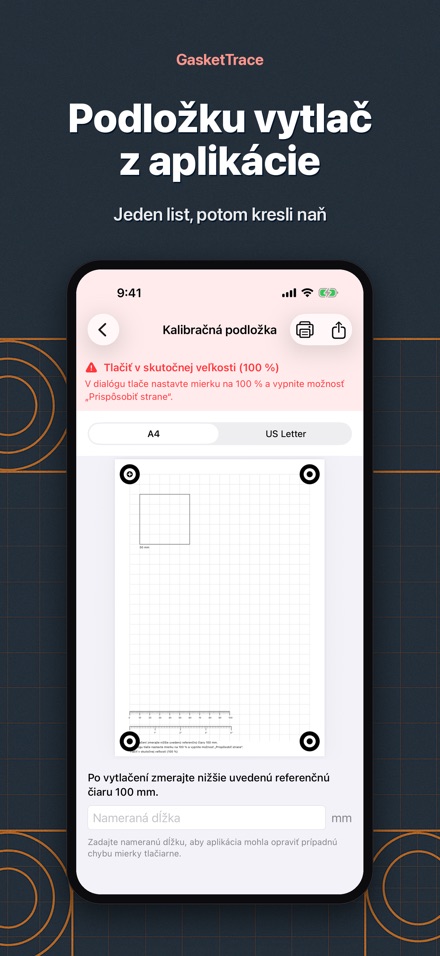

Vytlačenú kalibračnú podložku (v aplikácii ako PDF) a rovný povrch. Bez podložky nedokáže GasketTrace vypočítať skutočnú veľkosť.
Na čo sa hodí
Ploché tesnenia, ktoré ručne vystrihujete z papiera, vlákna, korku alebo gumy — kryty motora, prevodovky, čerpadlá, malé motory, kompresory, poľnohospodárske a záhradné stroje, veteránske motocykle a historické autá.
Na čo sa nehodí

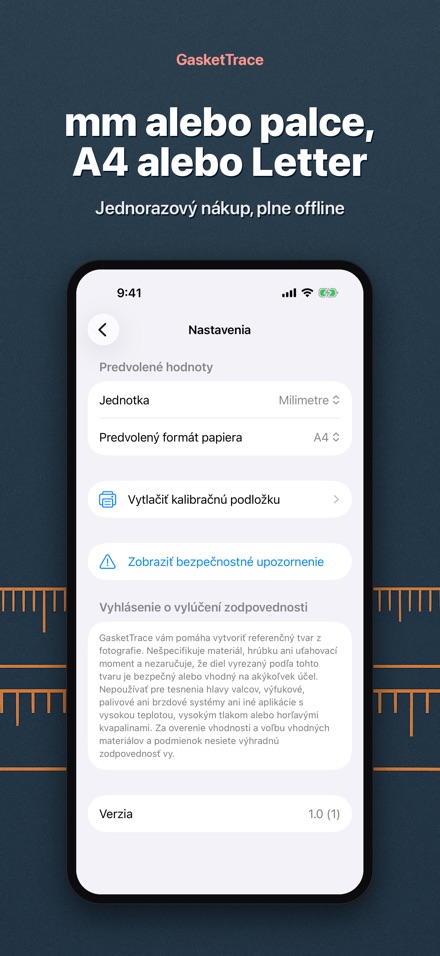

Nie pre tesnenia hlavy valcov, výfukové, palivové alebo brzdové systémy, ani nič s vysokým tlakom, vysokou teplotou alebo nebezpečnými kvapalinami. GasketTrace vám pomôže vytvoriť tvar. Nevyberá materiál, hrúbku ani uťahovací moment a nepotvrdzuje, že je diel bezpečný na použitie.
