GasketTrace: ガスケット型紙作成

三十年前に廃番になったガスケットが必要で、手元にある現物は真っ二つに破れている——GasketTraceは、その壊れた部品を写真一枚から実寸のカット型紙に変えます。欠けている部分があっても大丈夫です。

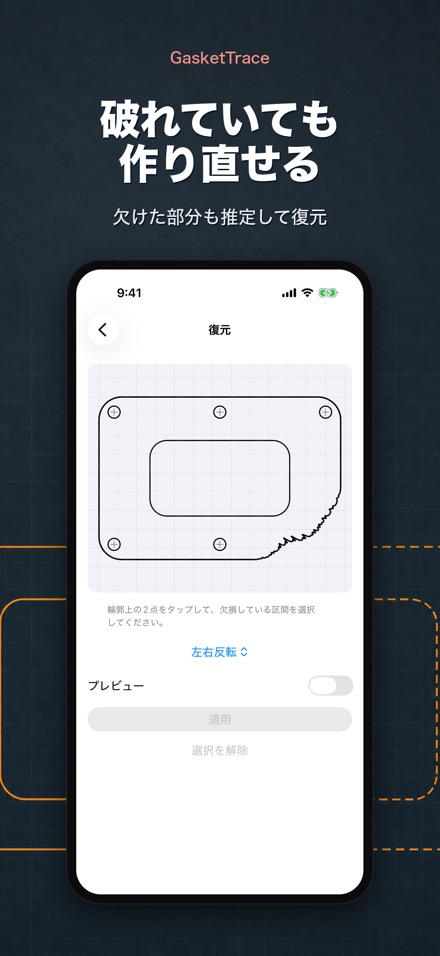

失われた部分を作り直せる
ここがGasketTraceの核心です。欠損している範囲を指定すると、左右対称・上下対称・任意の軸を基準にした対称・または破断した両端をつなぐ滑らかな曲線として補完できます。復元した部分はアプリ内でも書き出したファイルでも別の色で表示され、「推定」であることが常に分かるようにマークされます。あなたが承認するまで何も勝手に埋められません。

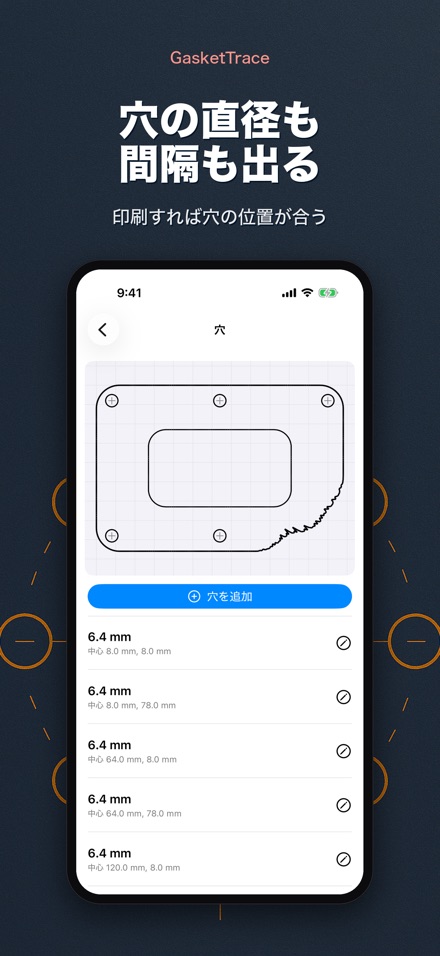

すべての穴を見つけ、位置を保持

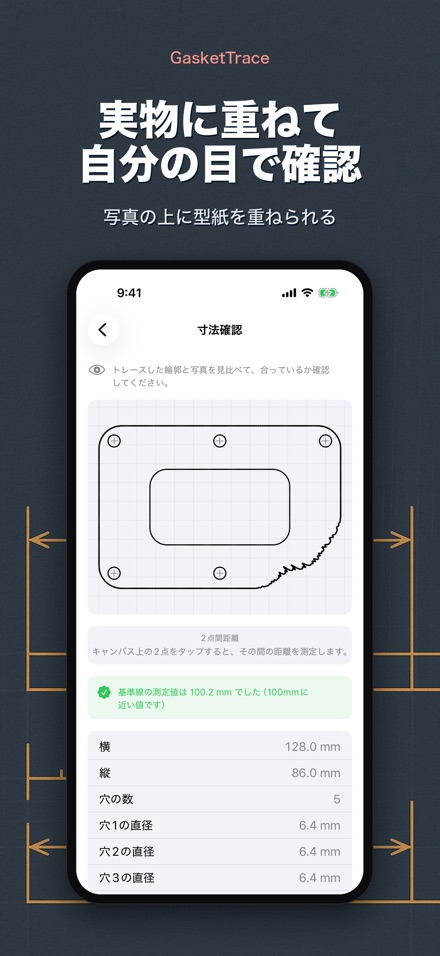

外周・内周・ボルト穴を自動で抽出し、それぞれを分離します。すべての穴について中心座標と直径が記録されるので、切る前に実物と穴間距離を照合できます。

実寸で印刷し、自分で検証する

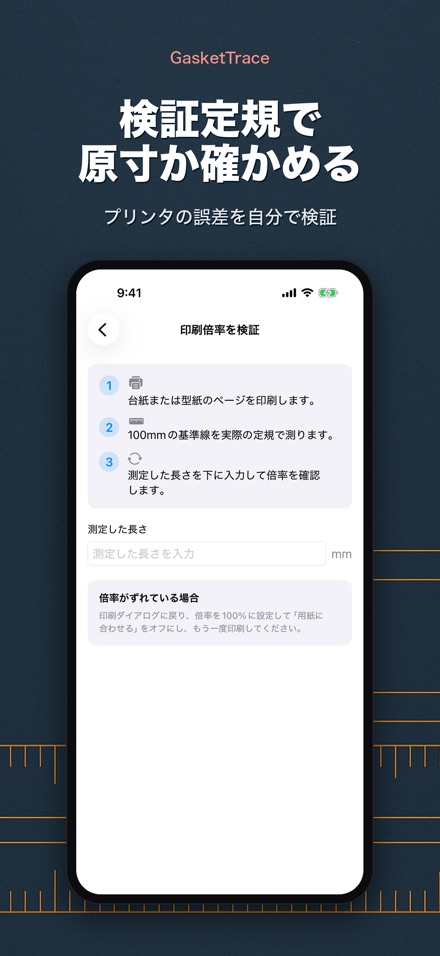

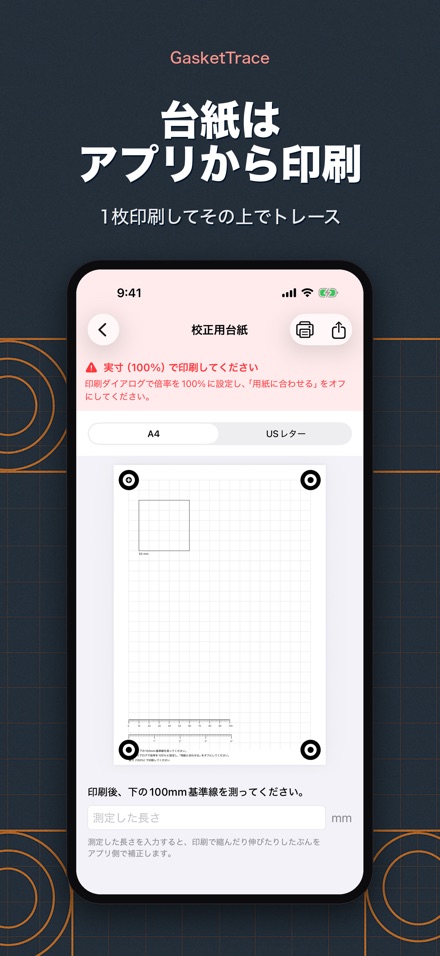

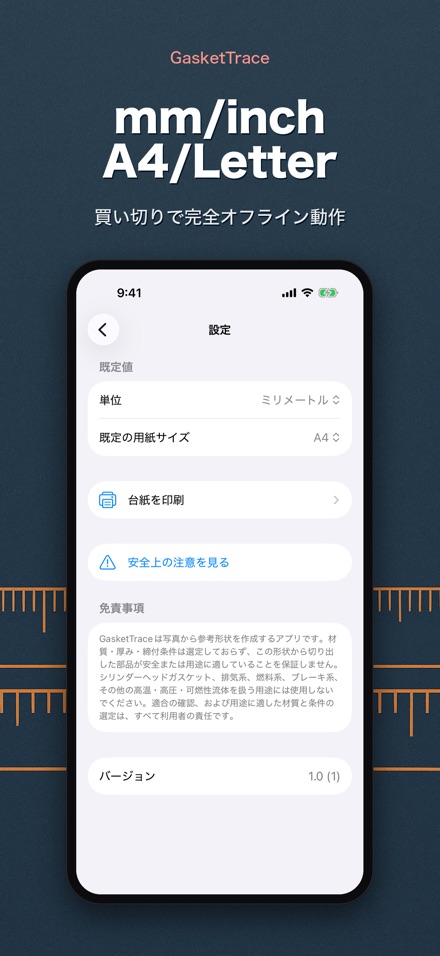

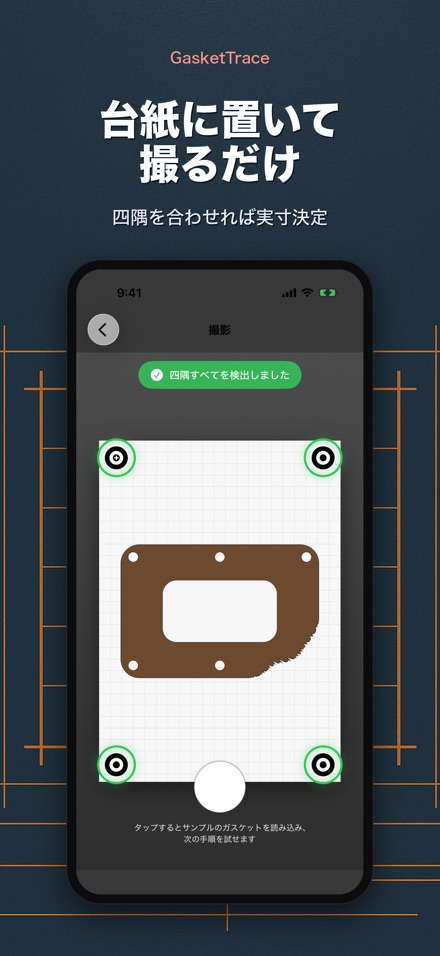

アプリに付属する専用の台紙を印刷し、古いガスケットをその上に置いて、四隅のマーカーが写るように撮影します。GasketTraceが遠近を補正し、マーカーから実寸のスケールを割り出します。PDFはA4またはUSレターに100%サイズで書き出せます。1枚に収まらない大きな形状は、重なりと位置合わせマーク付きで複数ページに分割されます。すべてのシートに100mmと4インチの検証定規が印刷されているので、実際の定規で測るだけで、プリンタが縮小・拡大していないかその場で確認できます。GasketTraceは固定の誤差数値を保証しません。この検証定規こそが、あなた自身が毎回結果を確かめる方法です。

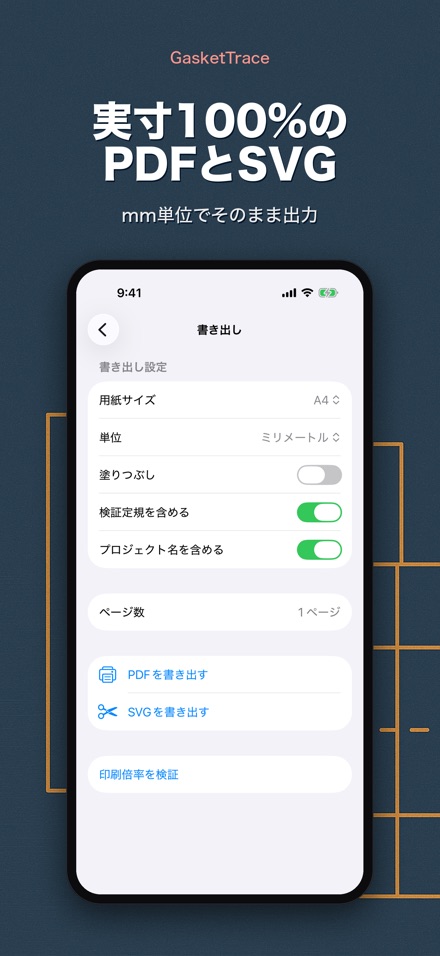

または機械へ送る
Cricut、Silhouette、レーザーカッター、Illustrator、Inkscape、CADのためにミリ単位のSVGを書き出せます。外周・内周・穴はすべて閉じたパスとして出力されます。

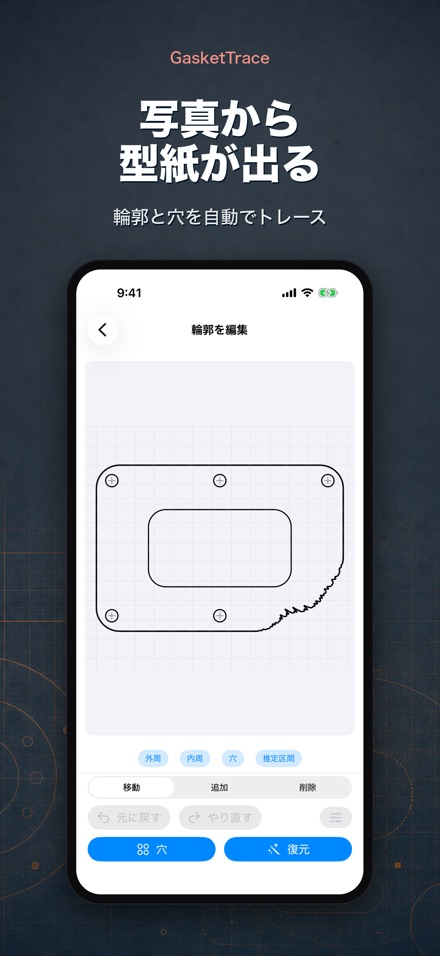

自由に編集できる
点を移動・追加・削除できます。連続した点を直線または円弧に変換できます。カメラが見逃した穴を追加したり、影を誤検出した穴を削除したりできます。直径が分かっていれば数値で正確に入力できます。

すべてスマホの中だけで完結
アカウントもサインインもアップロードも不要。写真も型紙も端末の外には出ません。買い切り一回のみ、サブスクリプションなし、書き出し回数の制限もありません。

必要なもの
アプリから印刷できる専用の台紙（PDF）と、平らな場所。台紙が無いと実寸を計算できません。

対応する用途
紙・ファイバー・コルク・ゴムシートなどから手作業で切り出す平面ガスケット——エンジンカバー、ギアケース、ポンプ、小型エンジン、コンプレッサー、農機・園芸機械、旧車・旧型バイクなど。

対応しない用途
シリンダーヘッドガスケット、排気系、燃料系、ブレーキ系、その他高圧・高温・危険物を扱う箇所には使用しないでください。GasketTraceは形状の作成を支援するものであり、材質・厚み・締付トルクの選定や、部品としての安全性を保証するものではありません。
